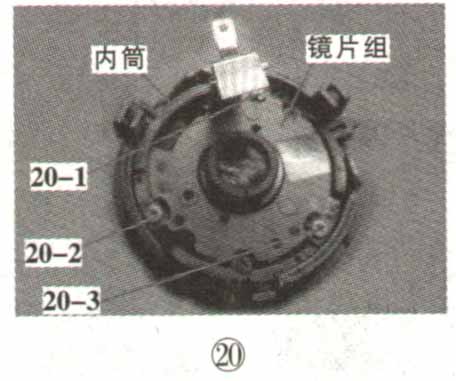

15．将分离出来的镜头前筒竖放至如图20所示状态，拧开镜片组件固定螺钉20-1、20-2、20-3，拿开镜片组件，然后轻轻提起镜头前筒的内筒，至如图21所示状态。将金属短柱或者小弹簧弄丢。



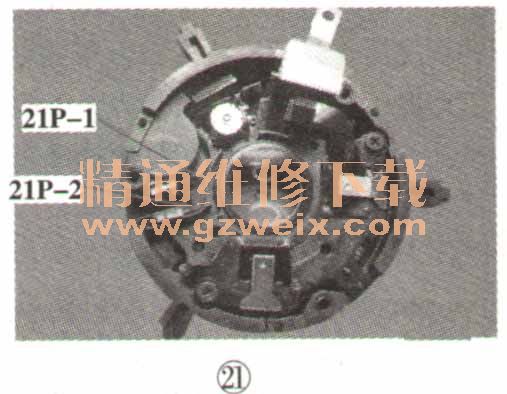

    16.将排线21P-1、21P-2从对应的卡线槽中分离出来。

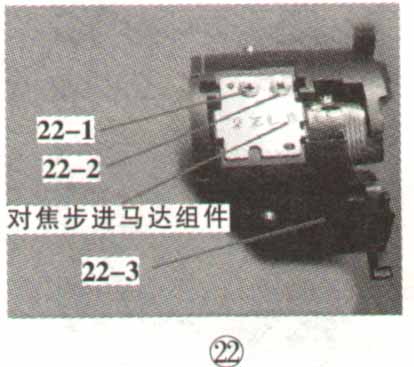

    17．拧下镜头对焦步进马达的固定螺钉22-1、22-2，同时拧下光耦固定钉22-3，如图22所示。

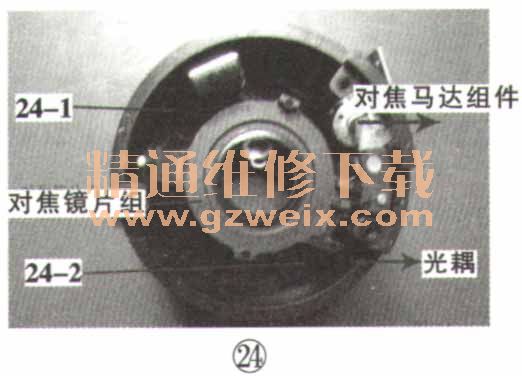

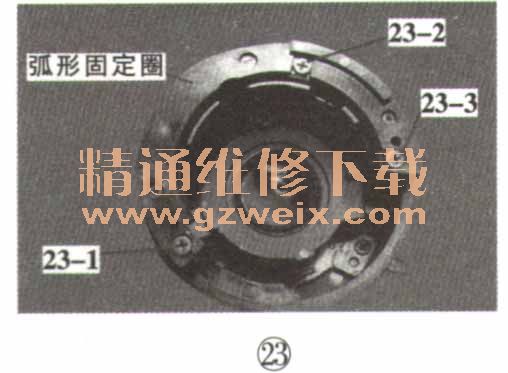

    18．从另一个方向看镜头内筒，拧下固定螺钉23-1、23-2、23-3加图23所示，挑起并拿开圆弧形固定圈，至如图24所示状态。



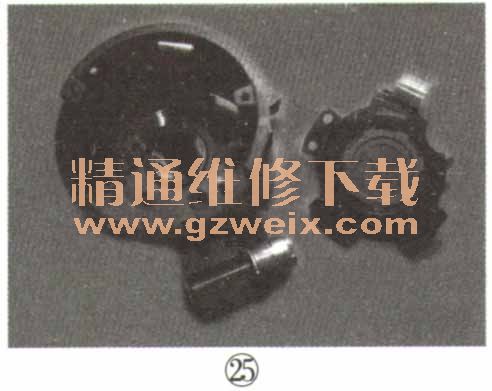

    19.挪开步进马达，将其实体空出到镜筒外，拿开对焦镜片组件，然后拧下固定螺钉24-1、24-2，向镜筒外推出光耦，拿出镜头光圈组件，至如图25所示状态。

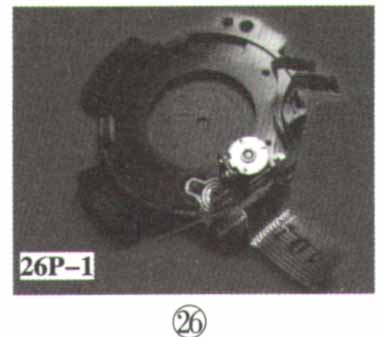

    20．图26是光圈组件的另一侧视图。将光圈步进马达排线26P-1从对应的卡槽中分离出来，这时，损坏的镜头光圈排线就可取下了。

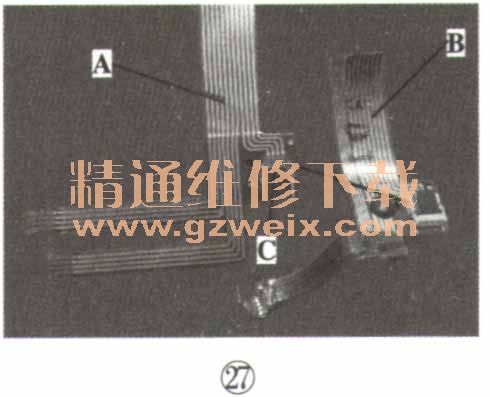

    21．图27是镜头一组好坏光圈排线的对照图，将坏排线B上的卡线槽小心拆下焊接到新的排线A的C处，然后依次回装后试机，镜头修复。
