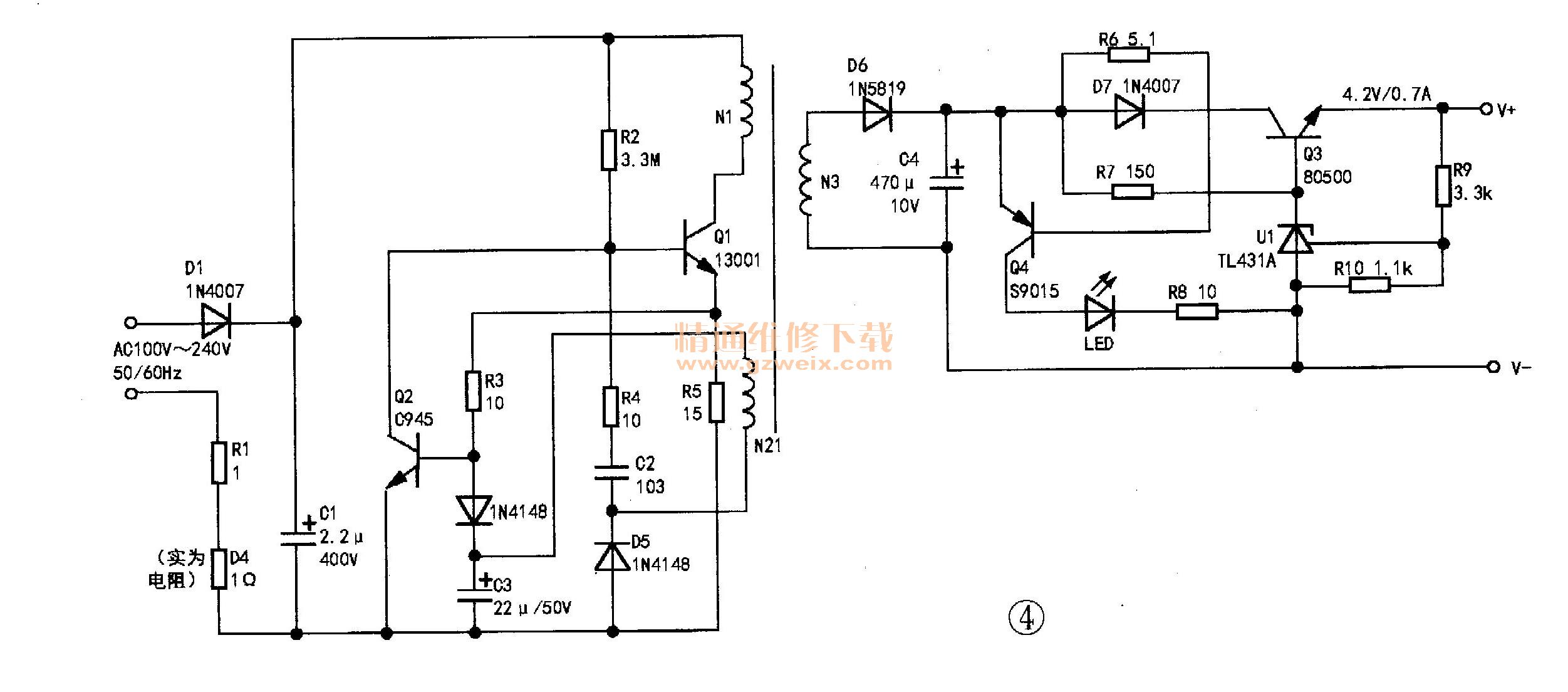

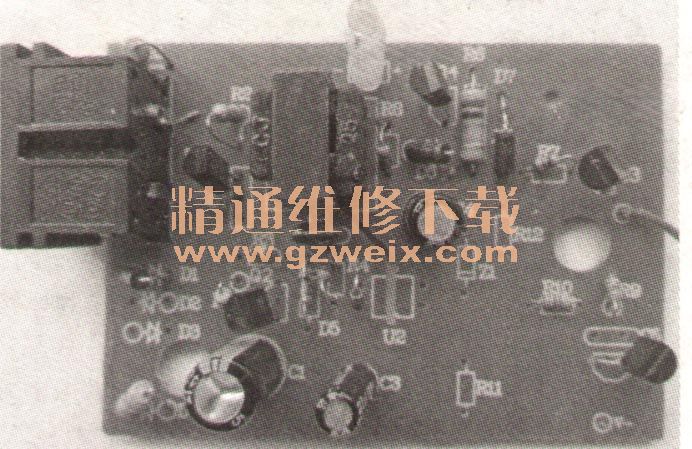

图3是该相机锂电池座充型充电器实物图，这是一款脉宽调制型电路，实绘电路如图4所示。



    220V交流市电经D1整流、C1滤波后得到约290V直流电压，经开关变压器主绕组N1加至开关管Q1（13001）集电极，同时经R2给Q1偏置，Q1开始导通，N1中产生感生电动势，反馈绕组N2中的感生电动势经反馈回路中的C2、R4加至Q1的基极，形成正反馈，从而使Q1迅速进入饱和状态。此时Q1发射极电流很大，电阻R5上压降很大，该电压经、R3加至控制管Q2（C945）的基极，使Q2导通，Q1基极电压下降，集电极电流减小，N2感生电压极性反转，Q1迅速进入截止状态。改变C2、R4值可以改变脉冲宽度，达到调节充电电流的作用。次级绕组N3输出的脉冲电压经D6整流、C4滤波得到5.3V直流电压，经R6限流、U1（TL431A）稳压后，在Q3（8050D）发射极输出4.2V电压给锉电池充电。当有充电电流流过R6时，Q4（S9015）导通，LED发光。当充电完成后，Q4因无足够导通电压而截止，LED熄灭。

    二、常见故障检修
    该相机充电器的常见故障是不充电，检修时，先检查电源变换电路是否具备正常工作条件，即输入电源是否加至相关电路，对于直充型充电电路应查LNK-603DG的④脚有无300V电压，如无300V电压，应对开关变压器初级绕组及以前的电源输入电路进行检查。当保险管F1断路时，应查明电源输入及变换电路是否存在短路故障，重点检查压敏电阻SA1、整流桥D1、滤波电容C1、C2及电源芯片IC1;对于座充型充电电路，常见原因是偏置电阻R2断路，开关管Q1（13001）击穿（易连带损坏R5、R1、D4）。
