一、AC-DC转换ICLNK615DG简介

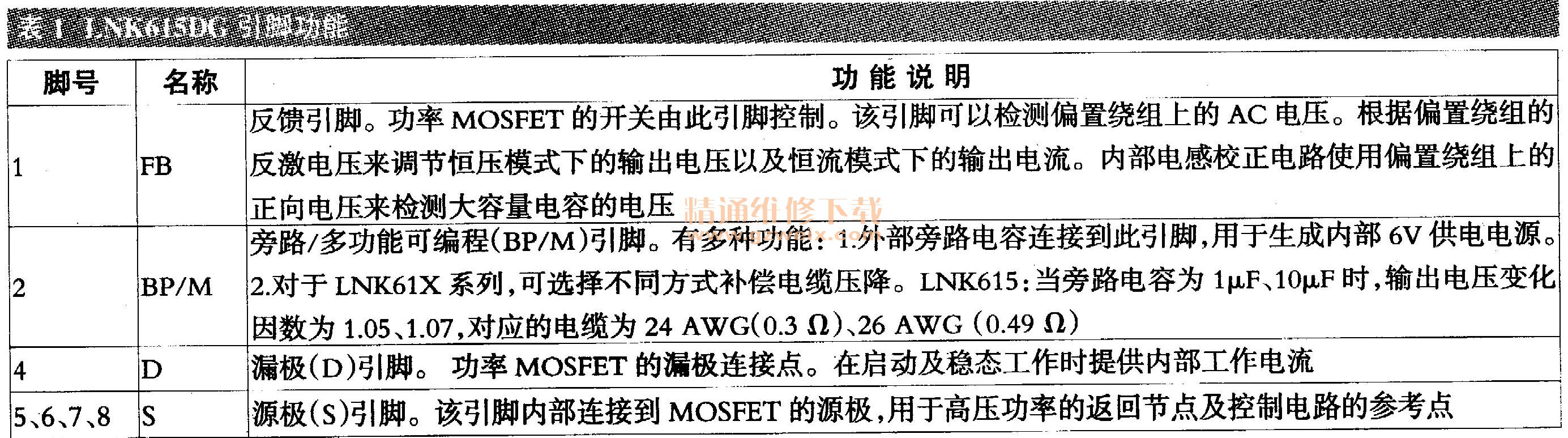

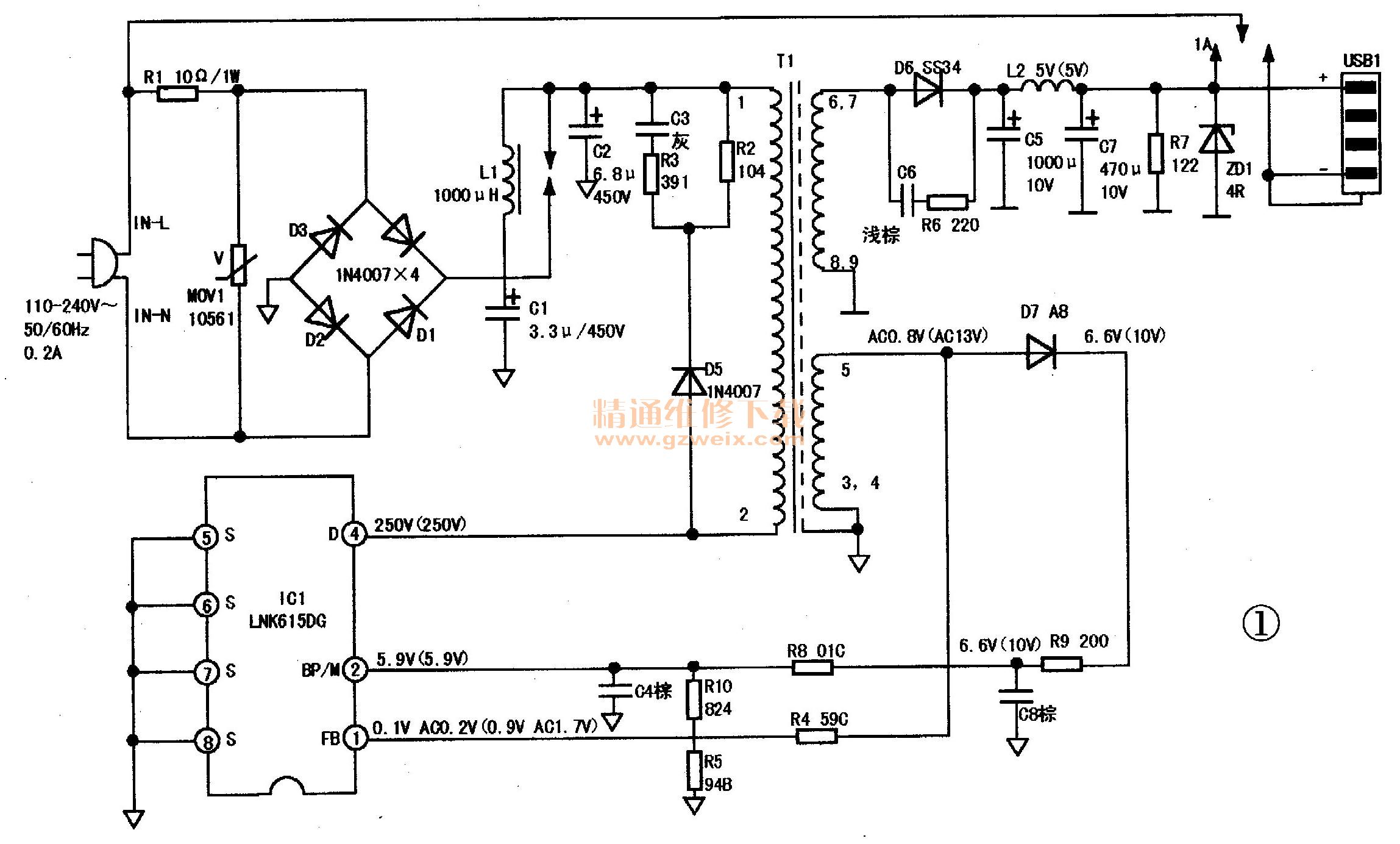

    LNK615DG为高效率、精确恒压（CV）／恒流（CC）LinkSwitch-II系列AC-DC开关功率转换IC。该IC将所有控制、保护电路及一个700V MOSFET集成到8引脚封装中，能够对容差、输入电压变化、输出压降和外围元件温度漂移进行补偿，可在0～100℃的温度范围内分别实现±5％和±10％的输出CV/CC容差，其频率抖动功能可大大降低EMI滤波器成本，自动重启动和迟滞热关断功能可对输出短路、开环及芯片过热等实施保护，其引脚功能见表1。实绘该电源电路如图1所示。





    该电源采用初级侧调节来精确控制输出电流和电压，无需光祸和次级控制电路，外围元件极少，空载功耗低于30mW，能轻松满足全球所有能效及空载标准。类似原理网上有介绍，不再赘述。
    电路中特别的是线路板上有两处敷铜箔做成尖端放电形状，一是滤波电感L1（1000μH）两引脚间，作用是通过尖端放电，限制L1中的电压，避免IC1被过压损坏；二是市电侧IN-L端与USB飞正负极间开了槽的线路板，作用是将ESD（静电放电）能量从次级引回AC输入端，使爬电距离、ESD等符合开关电源设计要求。

    二、故障检修
    故障现象：用此电源给手机充电，手机有通电指示，但始终充不上电。
    分析检修：小心拆开机壳，取出电路板，未见元件异常。空载通电测USB1 DC电压为4.9V，接上6Ω假负载，马上降为2.6V，看来电源带载能力差。怀疑滤波电解电容C1（3.3μF/450V）、C2（6.8μF/450V）、C5（1000μF/10V）、C7（470μF/10V）性能变差，测量其容量略有下降，但代换无效果，测量整流管D6（SS34）、D7（A8）也正常，怀疑反峰抑制电路C3（灰）、R3（39Ω）、R2（100kΩ） 、D5（1 N4007）有问题，经查发现C3漏电，漏电阻约240kΩ，正常稳定值应为无穷大。C3为贴片电容，通体为灰色，容量不详，试用一只2200pF/1kV电容代换，故障排除。
    正常情况下，反峰抑制电路只在IC1内部功率MOS管截止、导通瞬间工作，C3漏电后，使反峰抑制电路始终处于工作状态，影响了电路的转换效率，最终产生上述故障。
    贴片电阻R4、R5、R8为E-96系列电阻，其阻值分别为：59c:40.2kΩ、94B：9.31kΩ、01C：10kΩ。括号内外电压值为有载（6Ω）、空载通电状态用500型万用表测得。
