三、常见故障维修实例
    故障现象1：手机不开机，将手机与电脑也不能联机。
    维修过程：先用天那水彻底清洗尾插座，故障不变，初步排除它的因素：拆机，主板加电，按下开机键时，用示波器在显示接口插座HEA700的③脚、⑤脚、⑨脚、11脚、15脚、17脚、21脚、23脚、27脚、29脚等处依次测量，观察无显示屏电路输出的数据信号波形。于是又将示波器探头点在上一步工作时序对应的按键单元电路，测量TAC300（VOLUME- UP音量上键）或TAC301（VOLUME＿DOWN音量下键）的①脚同样无1.8V电压，又往后测量时钟电路（测试点TP600），也无32.768kHz信号。怀疑是主电源IC U600虚焊引起，直接加焊膏补焊一遍后，手机开机一切功能恢复正常。

    故障现象2：手机不能开机，把手机与电脑试也不能联机。

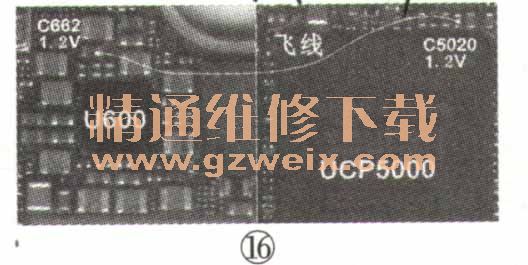

    维修过程：拆机，主板加电，按下开机键时，用示波器测显示接口插座HEA700的10个引脚无显示屏电路输出的数据信号波形。又将示波器探头点在上一步工作时序对应的按键单元电路，测量TAC300（VOLUME＿UP音量上键）或TAC301（VOLUME＿DOWN音量下键）的①脚也一样无1.8V电压，再往后测量时钟电路（测试点TP600），也无32.768kHz信号，并且也无复位信号。再测AP应用CPUUCP500的5路供电输出，发现没VMEM_1.2V一AP， 1.2V（测试点：C5020）电压，但跟踪测主电源ICU600又有此电压输出（测试点：C662），说明主板内层断线，如图16所示，对应飞线后手机所有功能恢复正常。


   故障现象3：不开机，造成的原因不详。用USB线连接电脑侧试，发现手机有灯光反应，但几秒钟后就消失，提示电脑出现无法识别的信息。
    维修过程：测AP应用CPUUCP5000的5路供电、时钟信号、复位信号、按键信号、显示接口的数据波形都正常。通过以上的测量，依据CPU的工作条件和工作时序来分析，判断可能是软件出错问题，重新下载资料写软件后故障排除。

    故障现象4：不开机，用户说是摔了一下，就这个样子了，用USB线连接电脑侧试也不能联机。
    维修过程：测AP应用CPUUCP5000的5路供电、时钟信号。发现无24MHz信号输出，本着先易后难的维修思路，先补焊一遍24MHz晶体Y1后故障排除。
    注：24MHz晶体OSC5000的引脚锡少，摔过的手机很容易造成虚焊而导致不开机，因此应首先重点对它进行补焊。
    总结：通过检侧CPU的工作状态，快速地判断手机的故障，是一种全新维修的思路和方法，本文从理论上论证了此方法的可行性，并在实际应用维修中用此理论也取得了立竿见影的效果！本文虽然仅以三星19500手机为例，但是此理论从原理上是完全可以运用于任何不开机的收手机的维修。抛砖引玉，希望大家一起共同研究！
