二、故障分析
    此电路容易出现主摄像功能失效，或无闪光灯故障。
    1．主摄像头
    它内部有CCD图像传感器，主要负责对被拍的物体进行光电转换。该器件自身是一个密封组件，如果它内部损坏（多因摔坏所致），只能更换。
    2．主摄像接口J3
    J3是主摄像和闪光灯的供电、控制信号、数据信号经过的“必经之路”，如果虚焊、脏污或变形，将造成主摄像功能失效和无闪光灯等故障。维修时可通过加焊、清洗或更换来排除故障。
    3．供电管U13
    它主要“负责”主摄像头1.2V供电，若虚焊或损坏，主摄像头因失电而“罢工”（主摄像功能失效），维修时可通过加焊或更换来排除故障。
    4．主电源IC（U7）
    该元件主要“负责”主摄像头的PP2V5- RCAM AF CONN（2.5V）、PPIV8_RCAM_CONN（1.8V）、PP2V8_RCAM_CONN（2.8V）的三路供电。若其相关引脚虚焊、损坏或主板内层断线，主摄像头电路因失电而“罢工”，实修时可采用加焊、重装、更换或飞线来排除故障。
    5．闪光灯IC U17
    该元件主要“负责”主摄像头照相闪光灯的升压输出，若其相关引脚虚焊、损坏或主板断线，则会导致无闪光灯，实修时可采用加焊、重装、更换或飞线来排除故障。
    G．主CPU U1（A7）
    该元件“担当”主摄像头拍照和闪光灯的全程控制和管理，如总线控制、启动控制、数据传输等。若相关的引脚虚焊或部分损坏，都会导致主摄像功能的失效，这时可通过加焊、重装或更换来排除故障。

   三、故障检修步骤
    1．主摄像功能失效
    第一步：重新设置后试机。
    第二步：重新装配主摄像接口J3（摔过的手机易出现接触不良现象）或换用好的主摄像头试机。

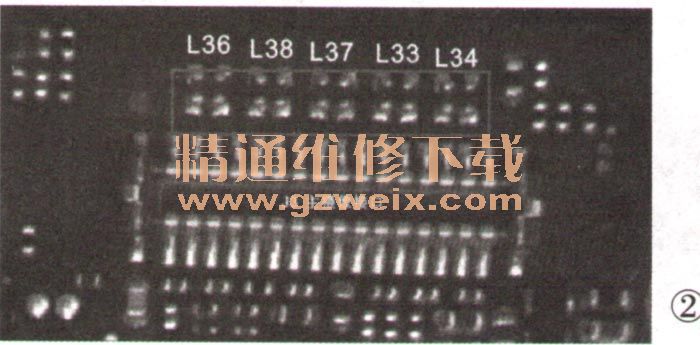

    第三步：检查J3是否虚焊、脏污或变形损坏，如图2所示。如果是，则加焊、清洗或更换。
    第四步：用数字万用表的蜂鸣挡依次检查滤波电感L33、L34、L36-L38是否正常，参见图2。若断路，则将相应引脚短接即可。
