一部iPhone 6手机,手机处于恢复模式状态,刷机提示:未知错误53。
故障分析:经询问用户得知,是摔后造成的指纹失灵问题,以为是软件问题就刷机了,结果刷机提示:未知错误53,应该就是指纹电路故障导致。
故障维修:首先查看指纹排线外观都挺好的,测量指纹排线接口J2118的第1、2脚对地无阻值,查图纸得知是一组I2C总线,短接FL2179、FL2159后,测量对地阻值依然没有,说明指纹到CPU可能断线了。
从指纹排线接口J2118飞线到CPU是有难度的,继续查图纸得知此路还通振动控制管U 1400 ,拆下振动控制管U1400,测U1400的I2C焊盘对地有阻值,从U1400的B2、C1脚飞线到J2118的第1、2脚,刷机正常开机。

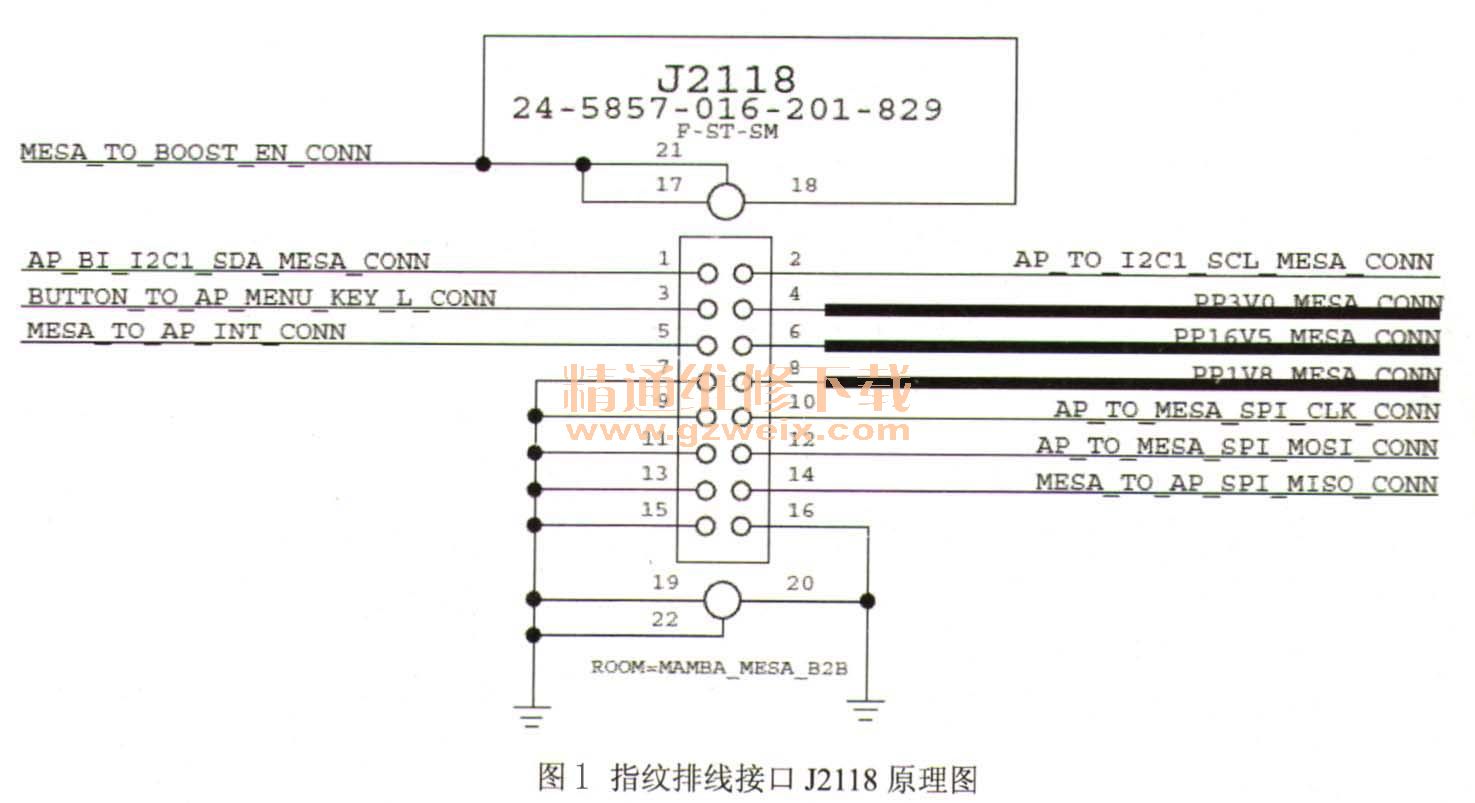

指纹排线接口J2118原理图如图1所示。
振动控制管U1400原理图如图2所示。
