iPhone 6不能充电故障维修
来源:本站整理  作者:佚名  2015-11-30 09:29:51

    一部iPhone 6手机,使用一段时间以后出现突然出现不能充电问题,用户描述手机能显示充电,但是越充越少。
    故障分析:根据用户描述的故障现象,一般是由于充电电路引起的问题居多,由于iPhone 6手机充电电路相对较复杂且主板元件密集,所以在测量时一定要注意,避免维修过程中造成二次故障。
    故障维修:首先使用万用表测量尾插上是否有5V的充电电压,如果没有,则要检查尾插、数据线及充电器。
    如果尾插上有5V的电压,分别测量C1408和C1704上是否有5V电压,如果这两个测试点其中一个没有5V电压,则会出现可能不支持此配件或显示充电但越充越少现象。

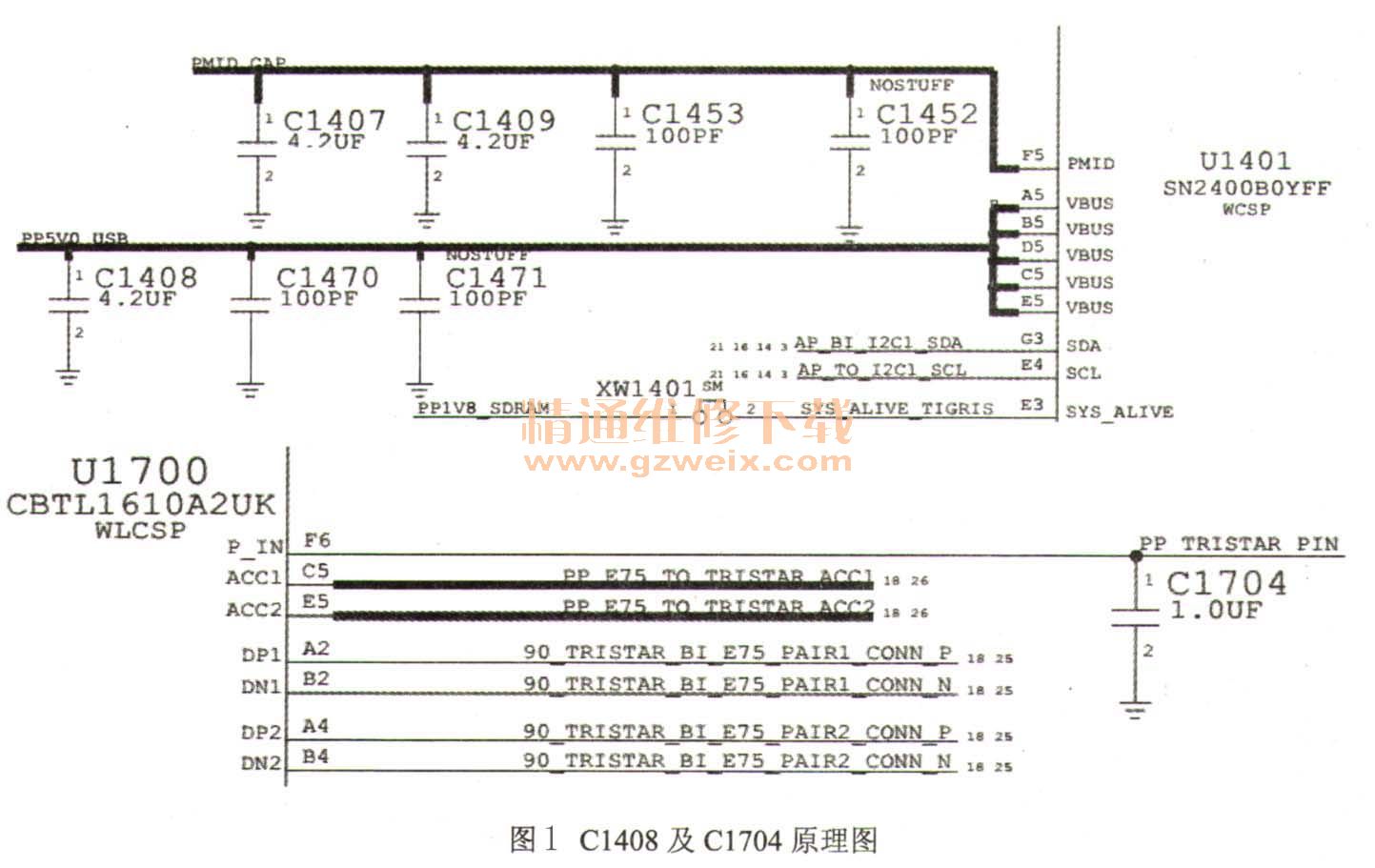

C1408及C1704原理图如图1所示。
C1408及C1704原理图
C1704如果没有5V电压,排除尾插排线问题后,可以将Q1701直接短接,Q1701会造成关机能充电,开机不能充电问题。

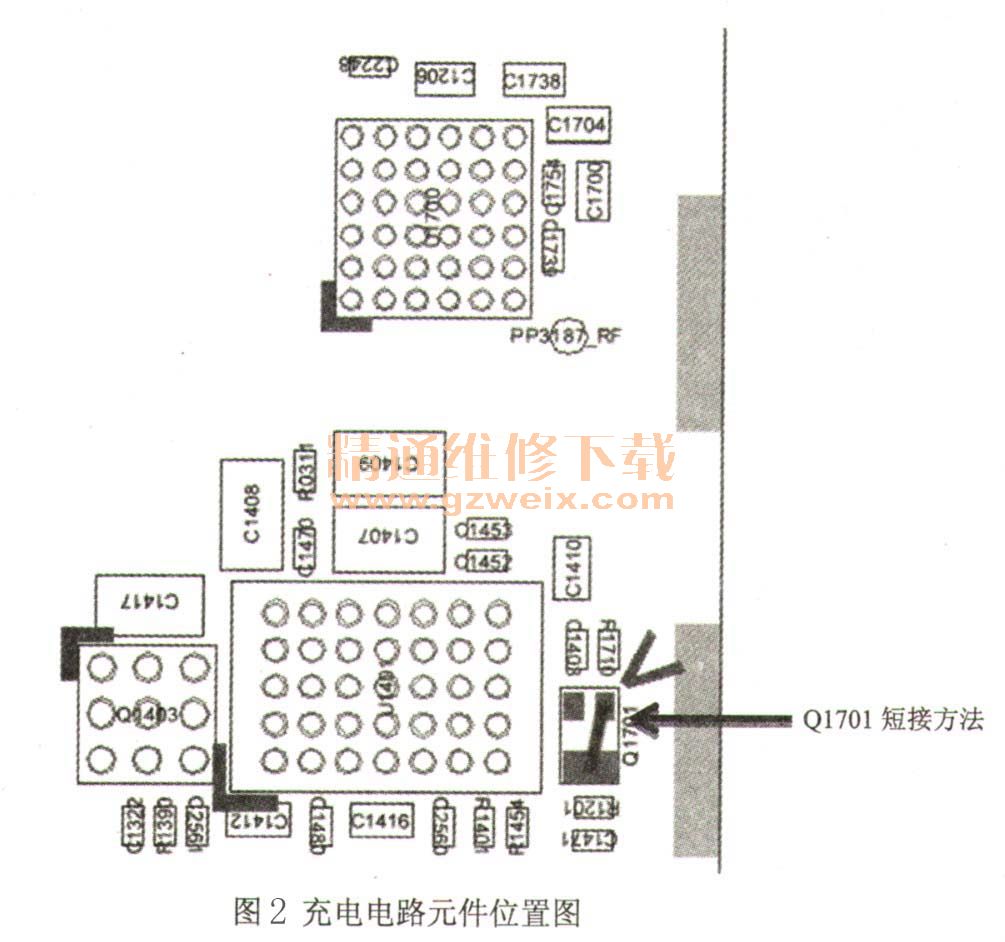

    Q1701短接方法如图2所示。
充电电路元件位置图

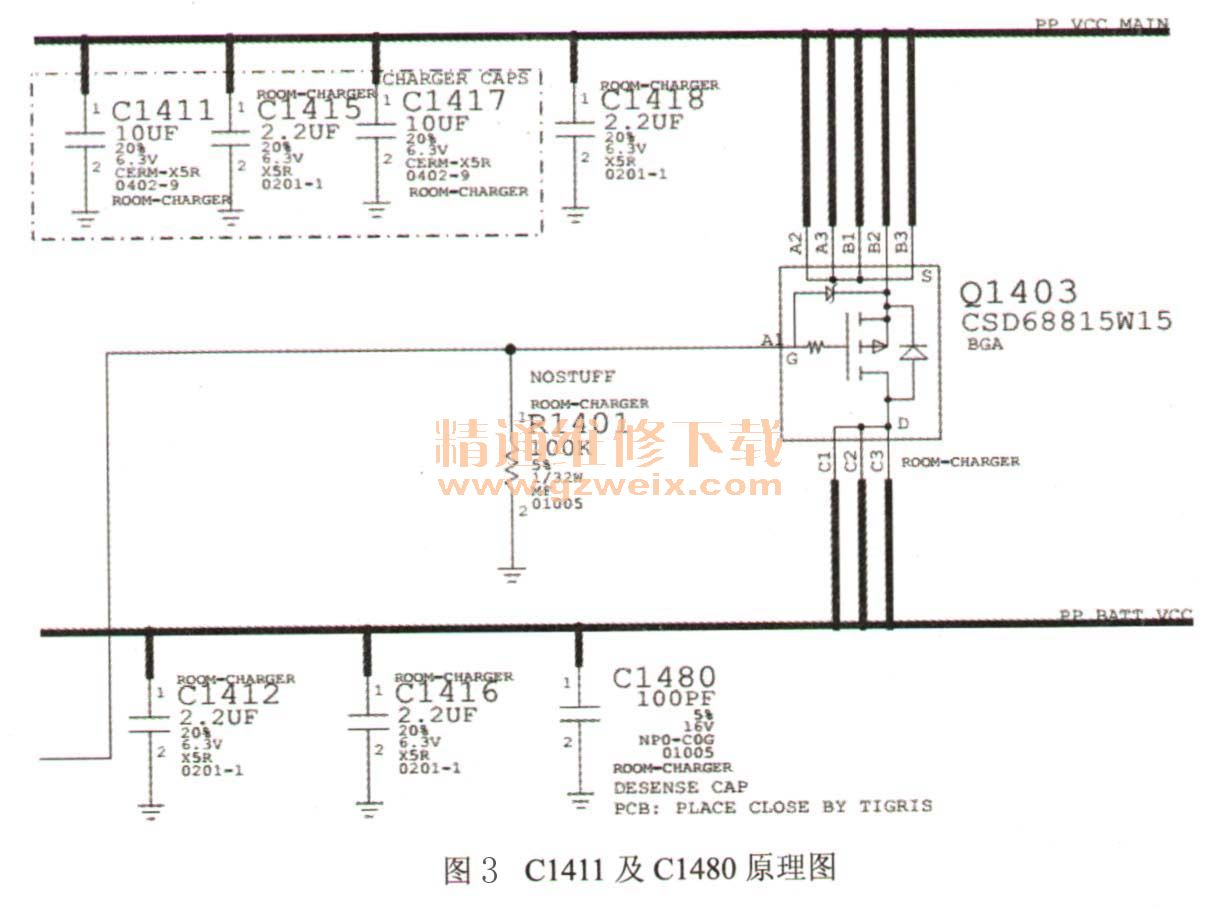

    如果测得C1408上和C1704上5V电压正常,再测量C1411、C1480是否有3.7V电压,如图3所示。
C1411及C1480原理图
    如果C1411及C1480电压正常,则要重新装配或更换U1401或U1700。最后检查发现,重新对U1700植锡后,手机故障排除。


关键词:苹果6
