iPhone5S指纹无法录入故障维修
来源:本站整理  作者:佚名  2015-12-02 11:38:31

    一部iPhone 5S手机,根据用户描述,手机更换电池后,发现指纹无法录入,能够进入指纹录入界面,但放置手指后手机无任何反映。
    故障分析:根据用户反映的问题,可以排除是供电问题,主要检查控制及信号通路,当然也不能排除人为问题。
    故障维修:拆机经检测发现电池接口上方指纹控制通路上滤波电感FL66脱落,将其短接,开机指纹录入正常。

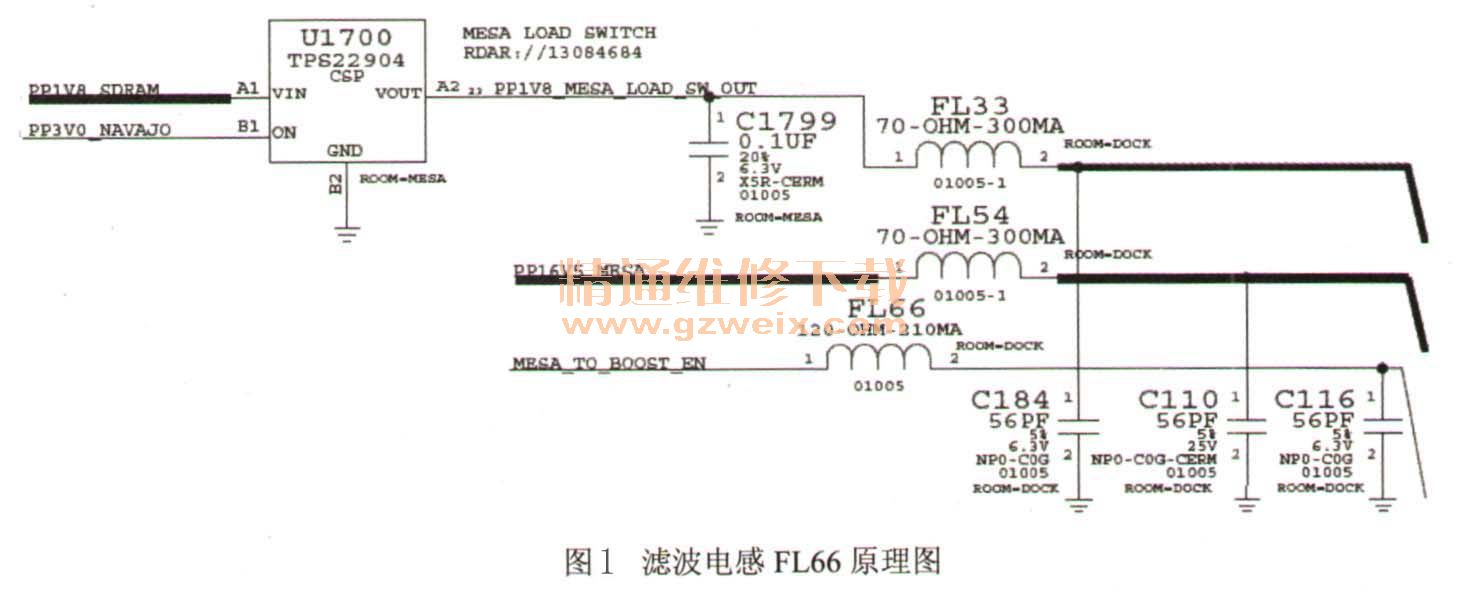

    滤波电感FL66原理图如图1所示。
滤波电感FL66原理图
    滤波电感FL66元件位置图如图2所示。
滤波电感FL66元件位置图

关键词:苹果5s
