iPhone5S进水之后指纹无法使用且轻微漏电
来源:本站整理  作者:佚名  2015-12-02 11:40:20

    一部iPhone 5S手机,用户称手机进水之后指纹无法使用,而且有轻微漏电问题。
    故障分析:根据用户反映的问题,首先排除漏电是否是指纹按键故障,如果不行再检测主板供电与控制通路。
    故障维修:拆机更换指纹排线,用稳压电源表检测主板还是漏电,打开主板屏蔽罩,发现指纹主供电芯片U10周围腐蚀严重,清洗后更换,开机指纹正常,漏电消除。
    指纹主供电芯片U10位置图如图1所示。
纹主供电芯片U10位置图

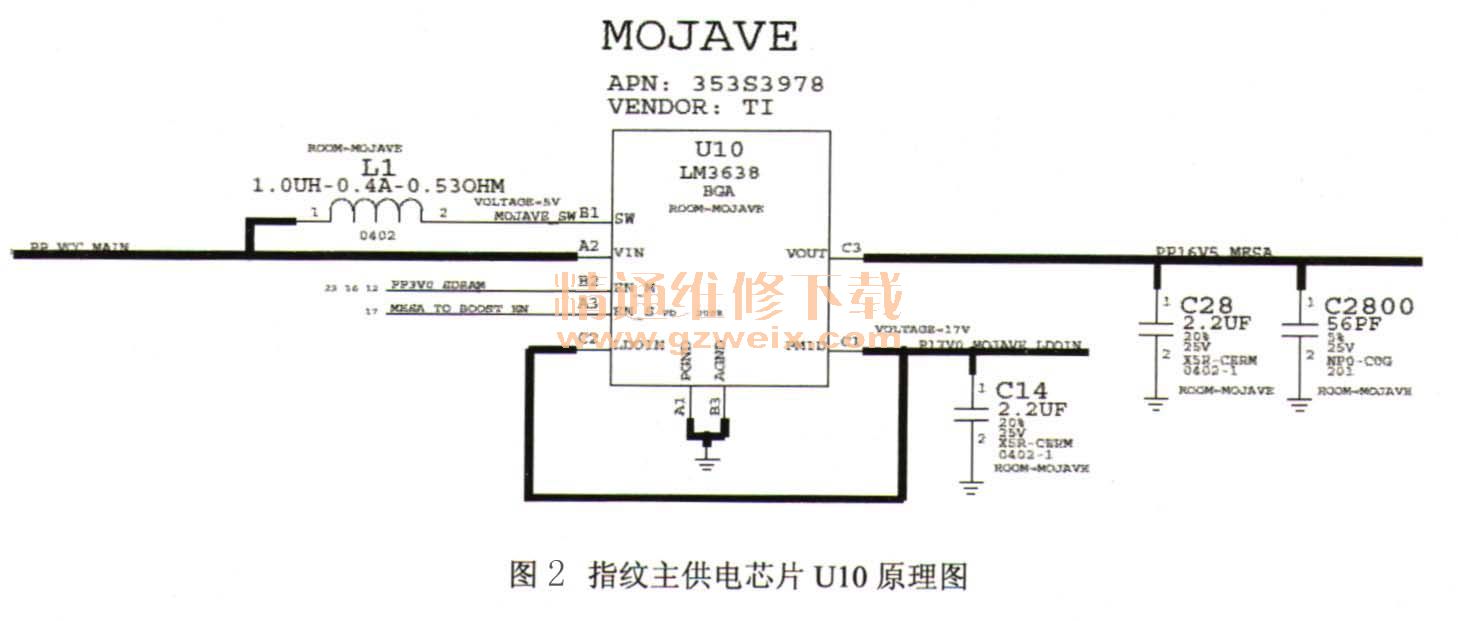

    指纹主供电芯片U10原理图如图2所示。
指纹主供电芯片U10原理图

关键词:苹果5s
