iPhone5S无信号故障维修
来源:本站整理  作者:佚名  2015-12-02 11:42:24

    一部iPhone 5S手机,送修时用户描述手机只有3G信号,2G信号没有,但是当信号为3G时电话也打不出去。
    故障分析:根据用户反映的问题,应该是射频电路没有完全工作,重点检查供电和对应功放电路。
    故障维修:检查主板发现,射频供电芯片U11  RF电压输出不正常,将其短接开机测试,信号正常。
    射频供电芯片U11  RF主要为射频功放提供供电,在实际维修中,如果损坏,可将B2、B3脚短接。
    射频供电芯片U11  RF原理图如图1所示。
射频供电芯片U11  RF原理图

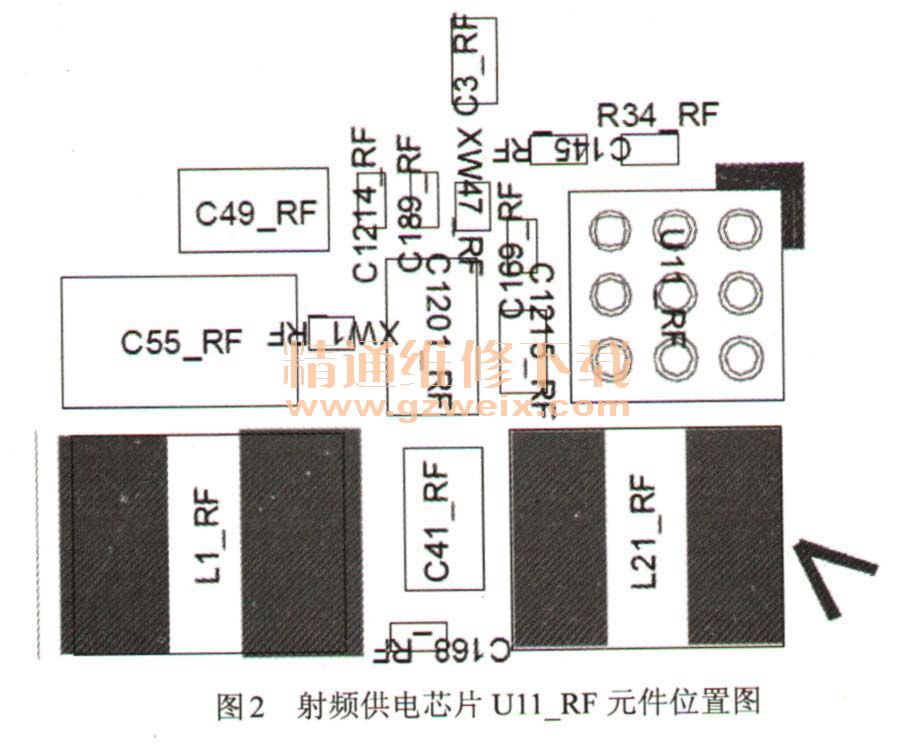

    射频供电芯片U11  RF元件位置图如图2所示。
射频供电芯片U11  RF元件位置图

关键词:苹果5s
