iPhone5S手机放耳朵边上屏幕无法黑屏
来源:本站整理  作者:佚名  2015-12-03 11:12:40

    一部iPhone 5S手机,描述拨打电话时,手机放耳朵边上屏幕无法黑屏。
    故障分析:根据用户反映的问题,确定是距离传感器故障,首先应该代换距离传感器排线,然后检测主板供电和通路。
    故障维修:更换距离传感器排线后故障依旧,检查主板发现距离传感器排线接口附近有腐蚀,R45电阻腐蚀脱焊,短接后开机距离传感器工作正常。

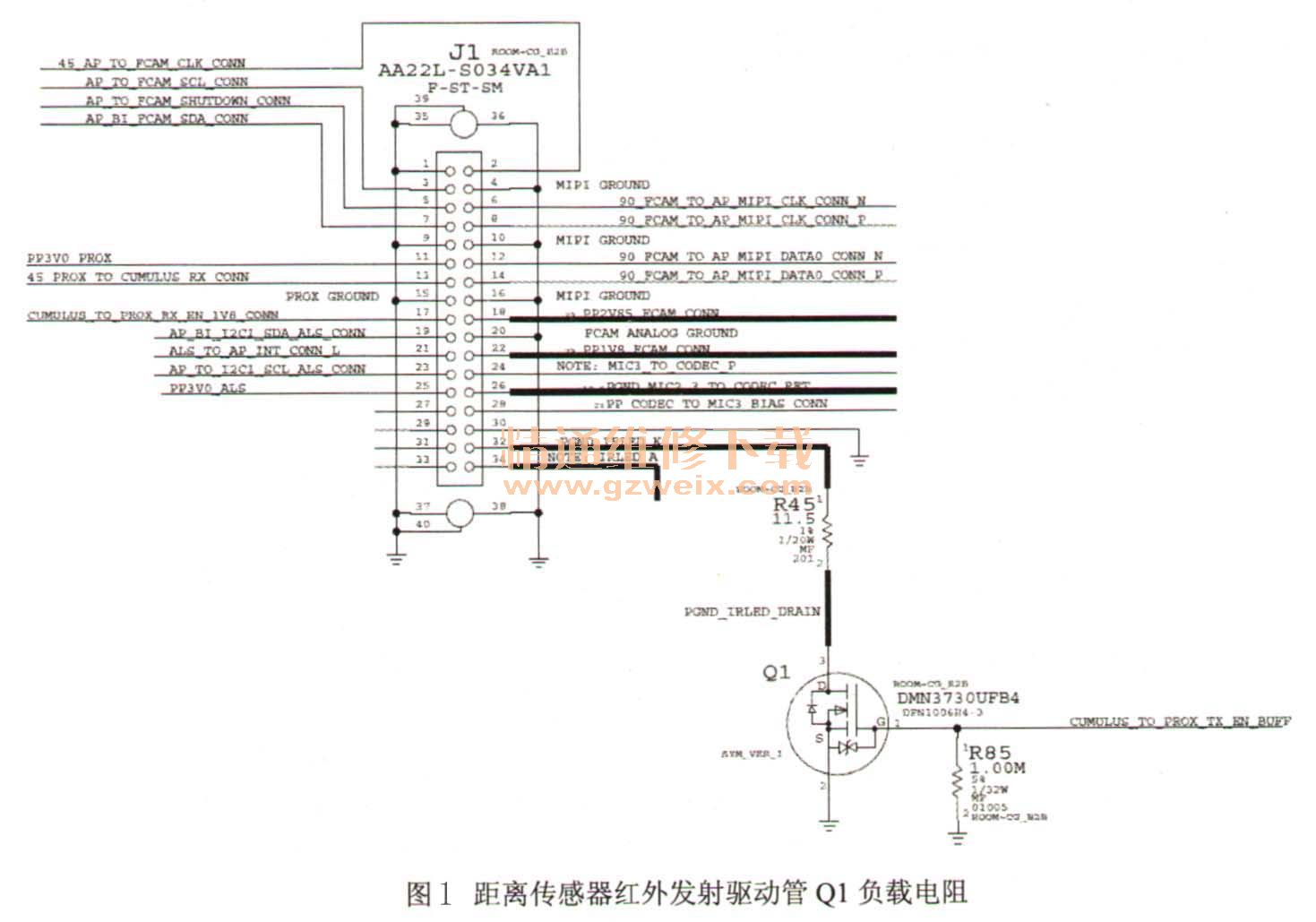

    R45是距离传感器红外发射驱动管Q1负载电阻,原理图如图1所示。
距离传感器红外发射驱动管Q1负载电阻

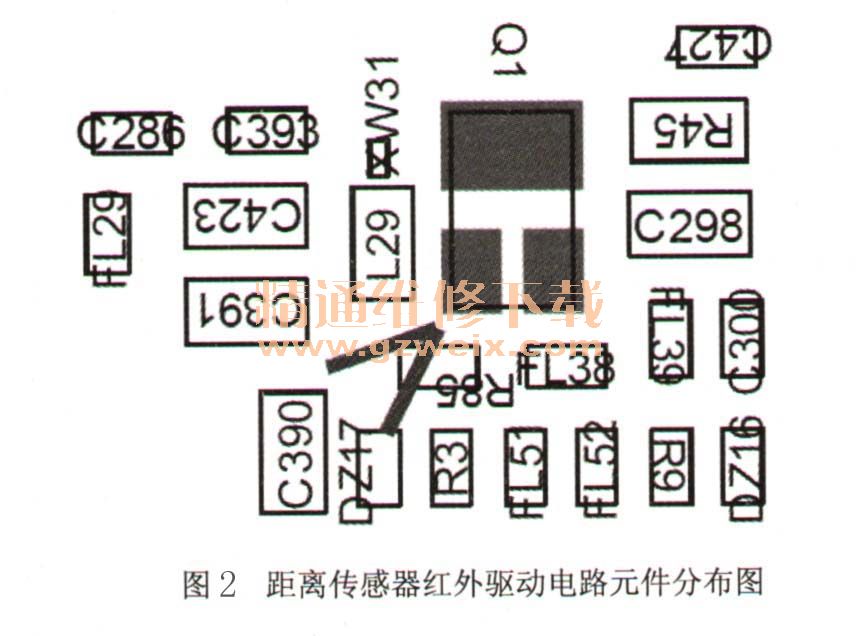

    距离传感器红外驱动电路元件分布图如图2所示。
距离传感器红外驱动电路元件分布图

关键词:苹果5S
