实例一:一部iPhone 5S手机,描述进水之后不开机,清洗处理部分腐蚀芯片之后可开机了,但是触摸无法使用。
故障分析:根据同行反映的问题,重点检查主板是否还有腐蚀的地方,然后测量触摸供电和信号通路问题。
故障维修:拆机检查,经仔细检测发现缓冲器U5有两个脚腐蚀发黑,更换后,开机测试,触摸正常。
缓冲器U5原理图如图1所示。

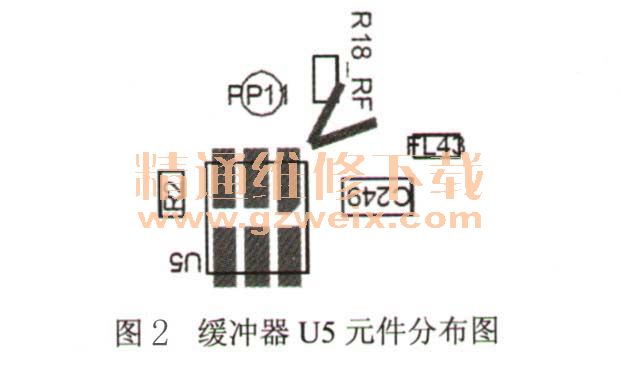

缓冲器U5元件分布图如图2所示。
实例二:一部iPhone 5S手机,描述手机摔过,当时不开机,然后充电之后又可开机了,但是触摸无法使用,屏幕更换后仍然如此。
故障分析:根据同行反映的情况,重点检查触摸芯片是否摔裂,并检测触摸通路和供电电压等参数。
故障维修:拆机发现主板变形并不严重,检查触摸芯片也并无裂痕,测量电压发现触摸接口芯片U15供电不正常,所有供电只有瞬间便消失了,装屏开机发现触摸接口芯片U15发烫严重。
万用表测量触摸芯片与触摸接口周围,发现电容C381短路,将其挑掉,装屏开机,触摸正常。
C381是PP SAGE TO TOUCH VCPL供电旁路电容,原理图如图3所示。
