iPhone 5S无背光灯、怎么调节背光灯也不亮
来源:本站整理  作者:佚名  2015-12-03 11:17:18

    一部iPhone 5S手机,送来时只显示,无背光灯,怎么调节背光灯也不亮。
    故障分析:根据用户反映的问题,重点检查显示屏背光灯电路和升压电路。
    故障维修:打开机器发现背光灯滤波电感FL24腐蚀断开,将其短接开机之后,显示及背光灯完全正常。

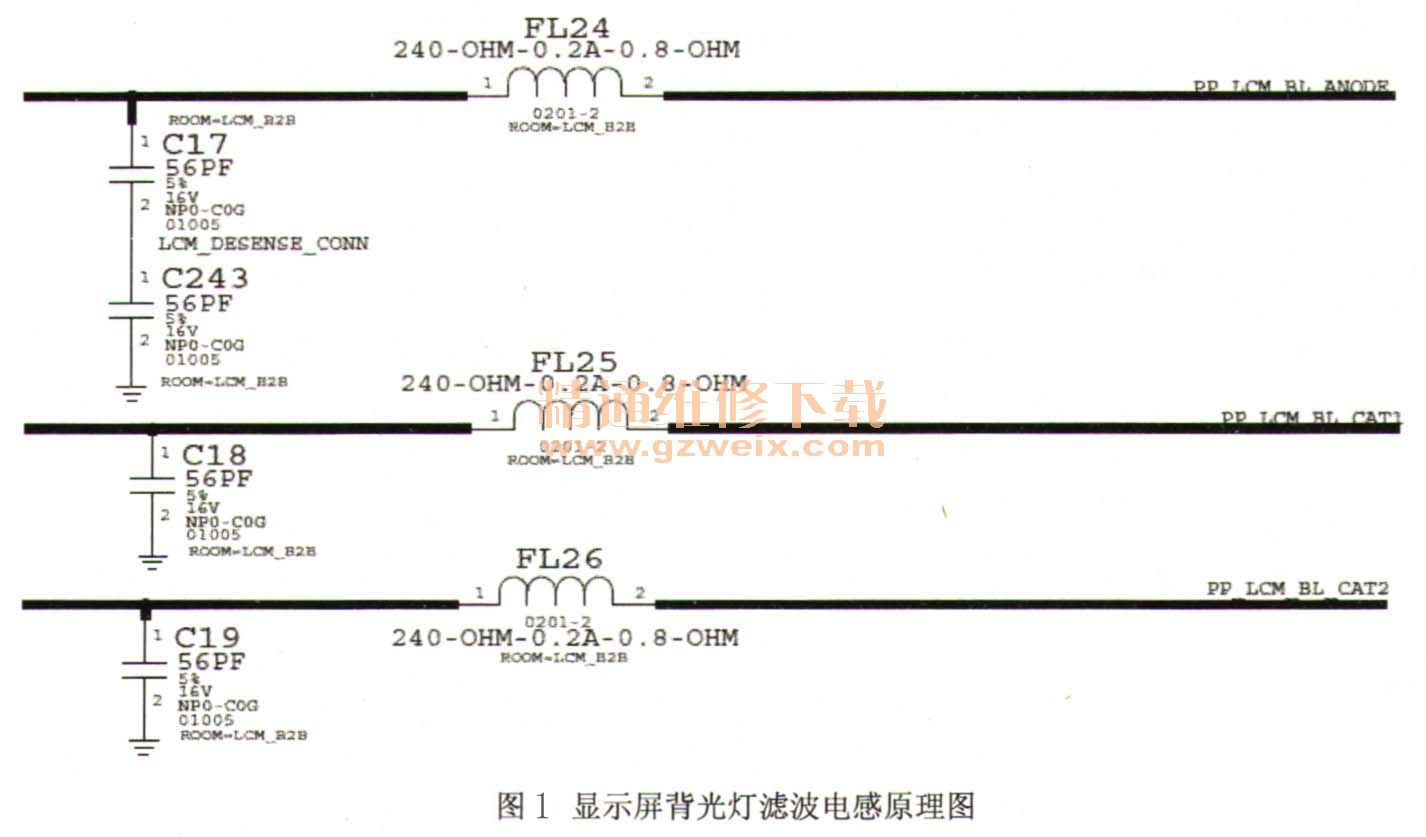

    显示屏背光灯滤波电感原理图如图1所示。
显示屏背光灯滤波电感原理图
    显示屏背光灯滤波电感FL24位置图如图2所示。
显示屏背光灯滤波电感FL24位置图

关键词:苹果5s
