iPhone 5S屏幕无显示故障维修
来源:本站整理  作者:佚名  2015-12-04 10:14:05

    一部iPhone 5S手机,称机器在高处摔落,现在机器不显示,但机器机器开机,电话可以打进来。
    故障分析:根据用户反映的问题分析,摔落造成不显示主要原因有外配问题(屏幕),主板显示屏接口虚焊,显示工作条件未具备,元器件或者芯片脱焊。
    故障维修:首先使用好的显示屏进行测试,排除外配屏幕问题,观察显示屏接口完好无损,拆下主板屏蔽罩,发现升压电感L3脱焊,L3是显示屏背光灯升压线圈,更换后显示正常。
    背光升压电路原理图如图1所示。
背光升压电路原理图

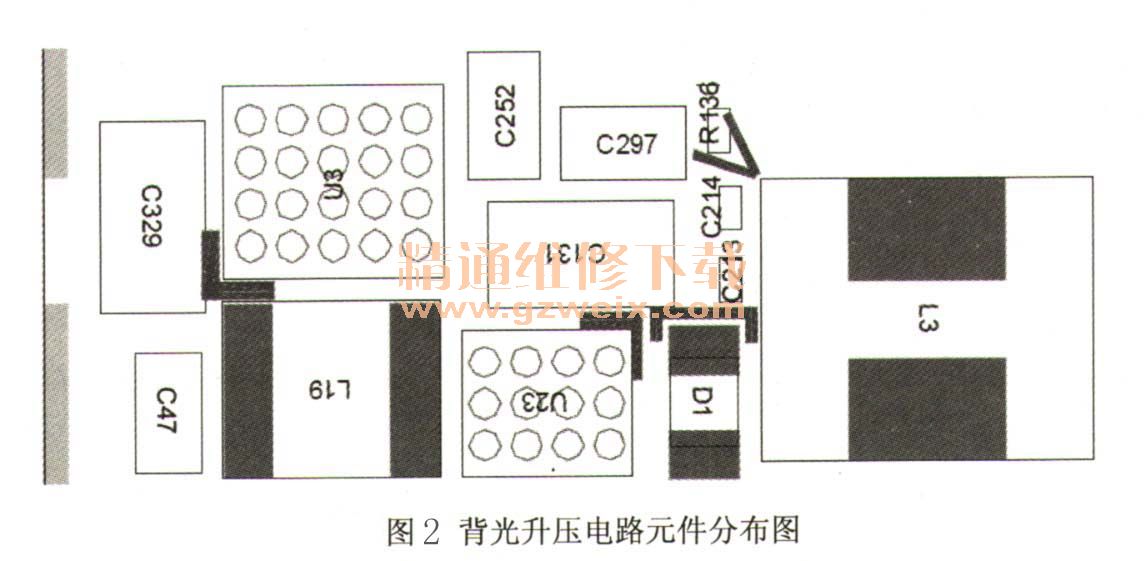

    背光升压电路元件分布图如图2所示。
背光升压电路元件分布图
