iPhone 5S进水后不能开机故障维修
来源:本站整理  作者:佚名  2015-12-04 10:15:40

    一部Phone 55手机,称手机进水,现在不开机,未做任何处理。
    故障分析:根据用户反映的问题,手机进水造成不开机的原因一般有外配问题(电池),主板某元器件或某芯片进水腐蚀,开机条件未能满足等。
    故障维修:首先排除外配电池问题,拆下主板屏蔽罩,清洗主板,给主板进行供电,电流为80mA。发现显示供电芯片U3周围进水腐蚀严重,摘下U3后,手机开机正常。

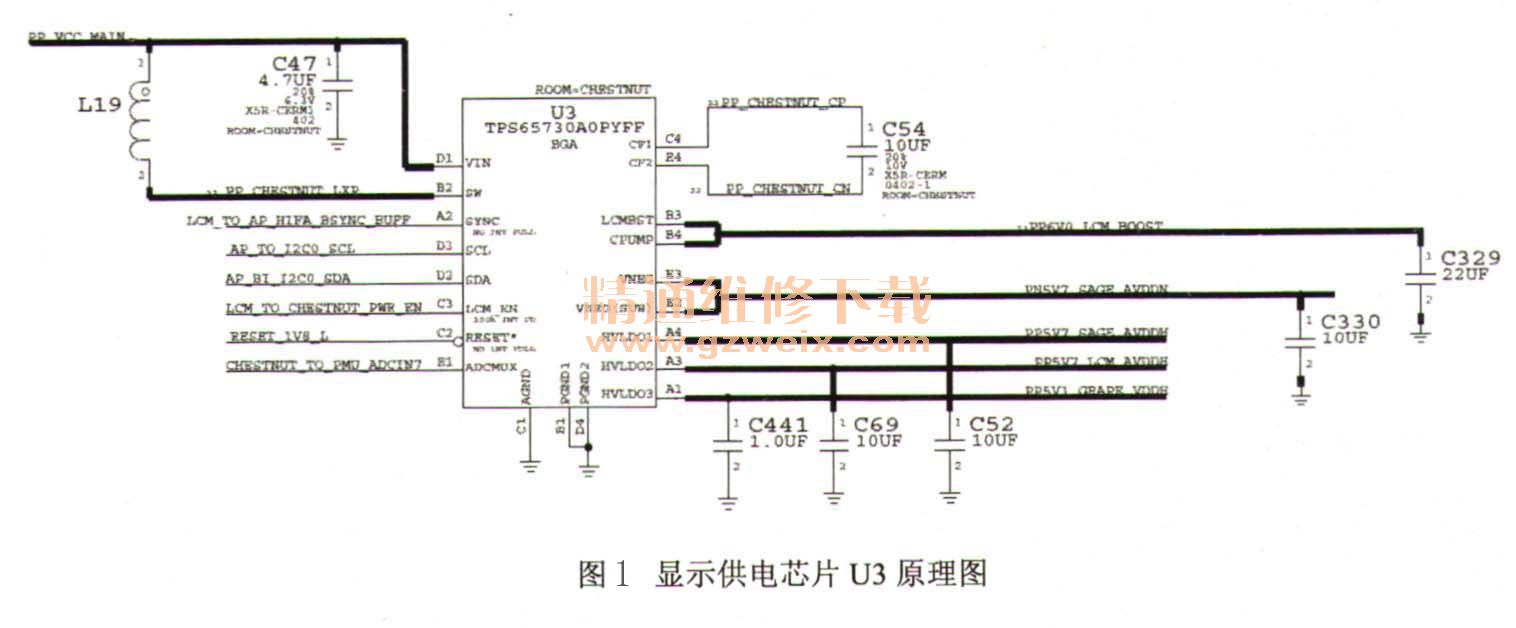

    显示供电芯片U3原理图如图1所示。
显示供电芯片U3原理图

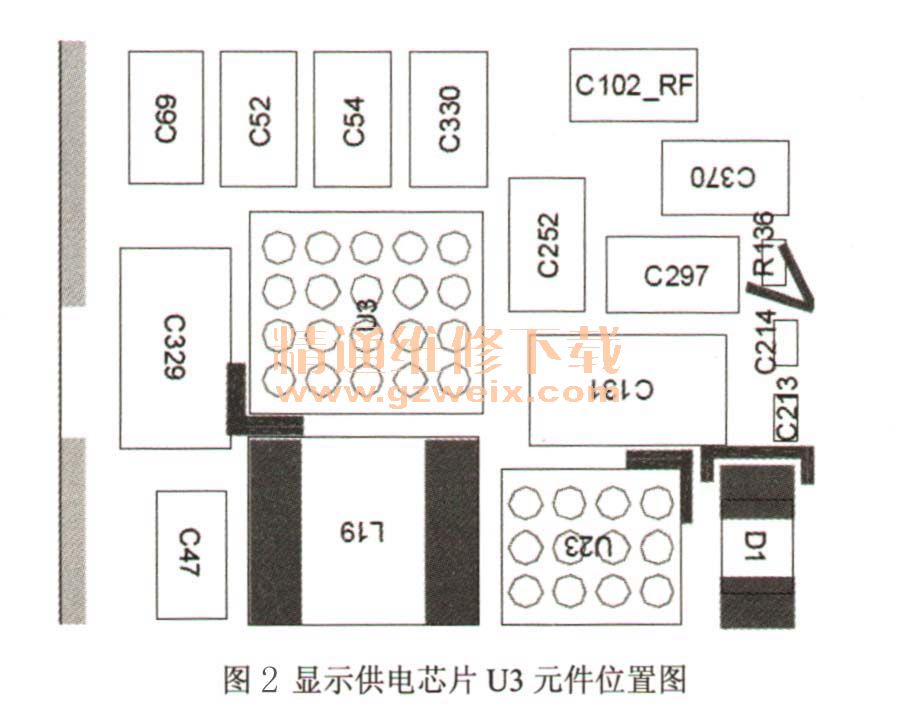

    显示供电芯片U3元件位置图如图2所示。
显示供电芯片U3元件位置图

关键词:苹果5s
