iPhone 5S进水后无法开机、充电也无法开机
来源:本站整理  作者:佚名  2015-12-04 10:19:08

    一部iPhone 5S手机,称进水后无法开机,充电也无法开机,进水后没有做任何处理。
    故障分析:根据用户反映的问题,认为与手机进水有非常大的关系,建议先对进水部位进行清理,然后再动手维修。
    故障维修:加电试机,开机就短路,此部分故障非常奇怪,使用万用表测量电池接口对地阻值,电池接口并不短路,只要电池接口一担通电后即短路,那是因为首先电池电压并不短路,一担通电后,就开始给AP电源供电,即会导通Q4产生MAIN VCC,而这个Q4是个关键,因为MAIN VCC后级的输出短路导致这个情况,所以通电即大短路。
    对于这种问题,通常用烧机法,但是针对此故障烧出的情况并不多见,包含这个故障在所有的iPhone和ipad都是个通病,有些人直接拆掉AP电源,但是并无效果,如果是AP电源损坏,那么加电的时候电源一定会烫手的,所以这个情况基本上都是因为MAIN VCC线路上滤波电容短路导致的,但又因为滤波电容的数量太过庞大,大概有20多,通常首先分析AP电源需要大功率模组部分,因为这个部分最容易损坏,拆掉LCM、升压部分MAIN VCC线路上供电的电容通常会正常,另外电源芯片损坏率也较高。

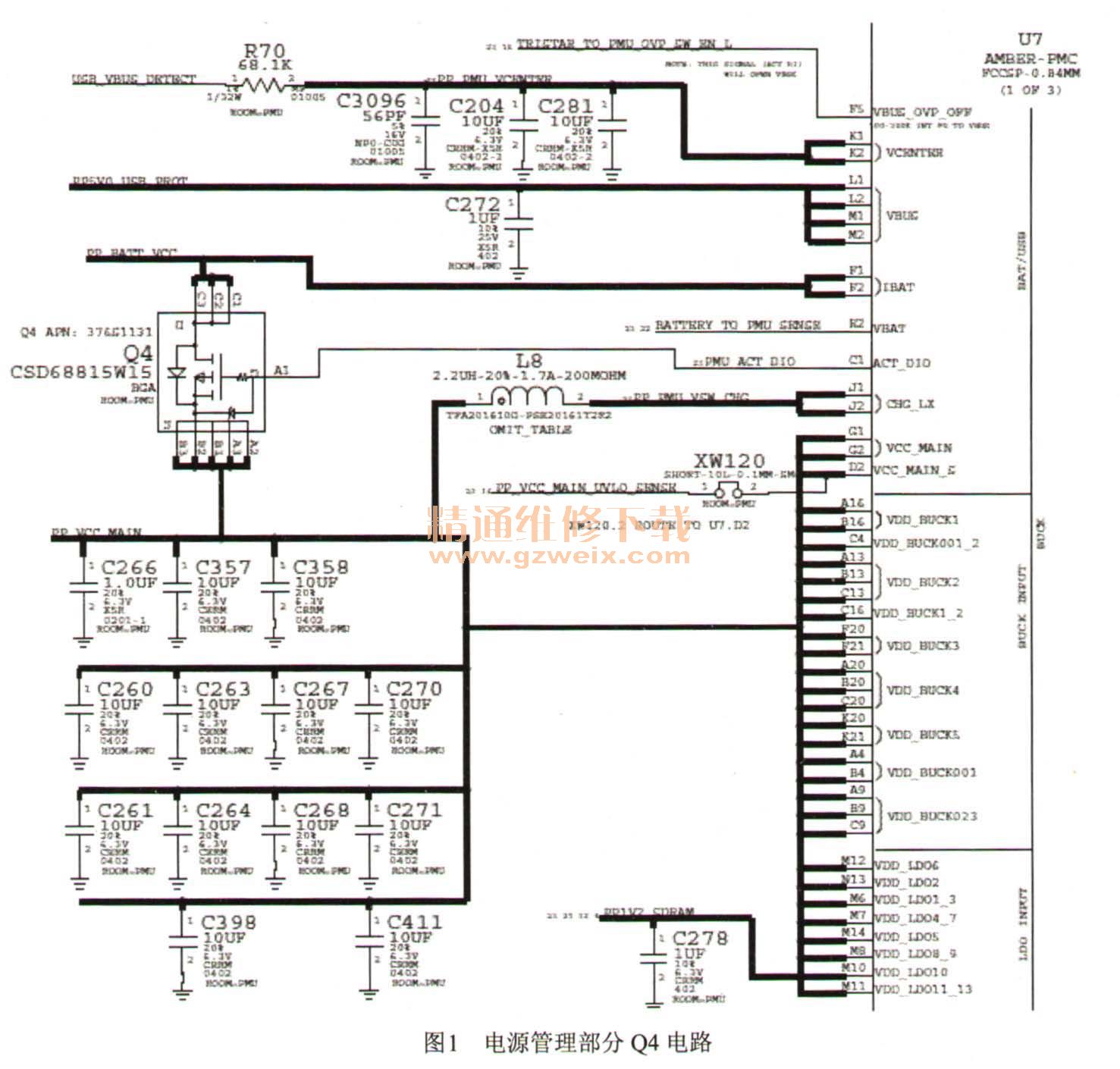

    电源管理部分Q4电路如图1所示。
电源管理部分Q4电路
    经过排查发现,C260腐蚀严重,剔除后,手机开机正常。
