iPhone 5S不能照相故障维修
来源:本站整理  作者:佚名  2015-12-04 10:20:45

    一部iPhone 5S手机,同行描述,手机进过水已经简单处理,除了不照相之外所有功能都正常。
    故障分析:根据用户反映的问题,首先要测试是哪个摄像头不能使用,然后检测其接口周围是否有元器件腐蚀,最好检测其电压及数据信号是否正常。
    故障维修:测试发现,后像头不照相,拆机检测之后发现滤波电感L30上的1.3V电压不正常,在拍照的时候L30上应该有1.3V供电电压,其电压由供电管U13提供,给后摄像头供电。
   更换供电管U13后,电压正常,开机测试拍照功能,完全正常,在应急维修时,可以直接短接供电管U13的B1、B2脚。

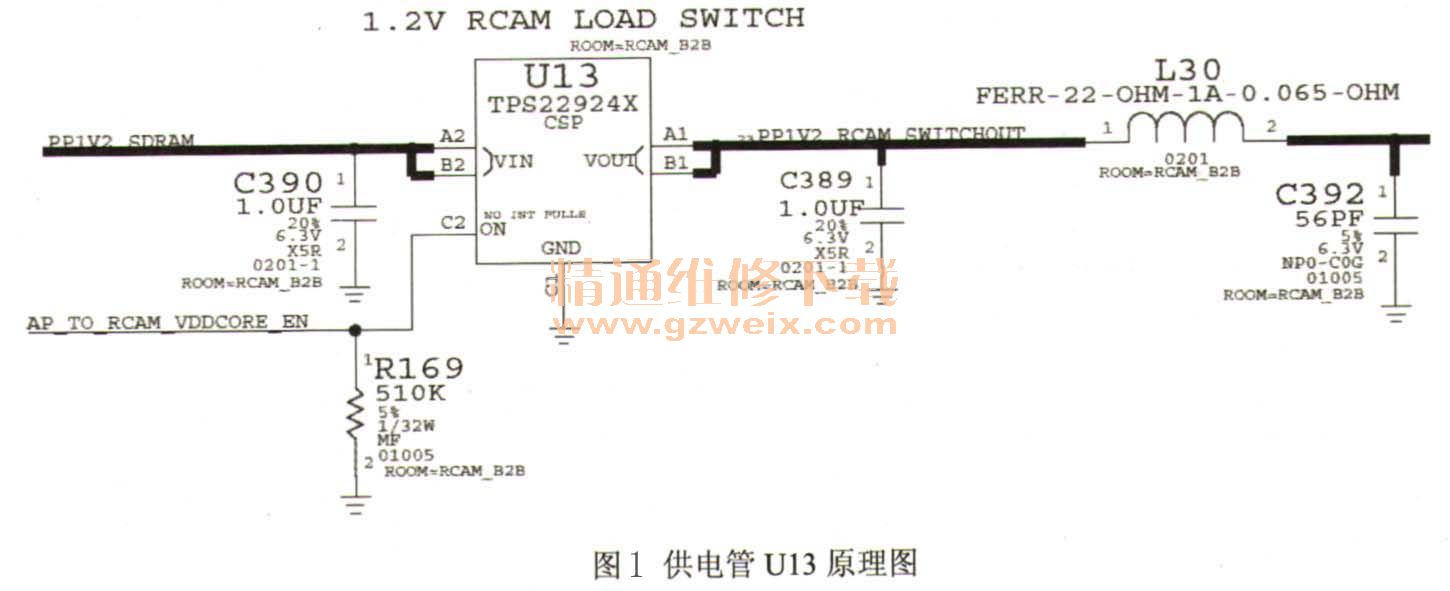

    供电管U13原理图如图1所示。

供电管U13原理图
