苹果iPhone 5S手机延续了iPhone 5手机的经典设计，Home键采用了蓝宝石制成，配备了4英寸屏幕，搭载了全新的64位A7处理器，iPhone 5S手机中还加入了一个M7协处理器，协处理器主要用来识别传感器指令。
本文以iPhone 5S手机为例，首先介绍其工作原理，iPhone 5C手机的工作原理也可以参考本章的内容。
一、 iPhone 5S射频电路及工作原理
iPhone 5之前的所有手机射频电路都是采用的英飞凌芯片，而iPhone 5S没有继续使用英飞凌的芯片，而是采用了高通的WTR1605。
高通WTR1605芯片支持WCDMA HSPA+，CDMA 2000 EVDO Rev.B、TD＿SCDMA、TD＿LTE、FDD＿LTE、EDGE、GPS，是一款近乎“变态”的芯片，全球网络制式几乎全部都支持。
对应使用的基带芯片是高通MDM9615M，而MDM9615M也是一款近乎“变态”的芯片，是真正意义上的全球制式基带芯片，上述所说的WCDMA HSPA+、CDMA2000 EVDO Rev.B 、TD＿SCDMA、TD＿LTE、FDD＿LTE、EDGE、GPS均在支持范围之列。
iPhone 5S手机从某种意义上来说，是全球网络制式“通吃”的手机。
1.1 iPhone 5S射频电路分析
iPhone 5S射频电路主要由天线部分（LOWER＿AN）、天线开关（U2000＿RF）、发射滤波器（FL2＿RF）、发射滤波器（U9＿RF）、BAND5/BAND8功放（U58＿RF）、LTE BAND13/BAND 17功放（U1317＿RF）、LTE BAND20功放（U207＿RF）、BAND1/BAND4功放（U14＿RF）、BAND2/AND3功放（U23＿RF）、DRX接收滤波器（U16＿RF）、功放供电（U11＿RF）、射频处理器（U3＿RF）、基带处理器（U1＿RF）、基带电源（U2＿RF）等组成。
Wi＿Fi蓝牙电路主要由Wi＿Fi蓝牙天线、天线接口J10＿RF、天线开关（U12＿RF）、Wi＿Fi蓝牙模块（U8＿RF）等组成。
iPhone 5S射频电路框图如图1所示。
1.2 各频段电路分析
iPhone 5 S手机支持2G、3G、4G网络，有多个频段使用一个芯片，再加上原理图中芯片分散，给电路分析造成一定难度。为了分析方便，下面以频段划分对各频段电路进行分析。
1. 2G GSM电路分析
iPhone 5S手机2G GSM网络支持4个频段，分别是GSM 850MHz、GSM 900MHz、DCS
1800MHz、PCS 1900MHz。
DCS 1800MHz接收信号由天线接口J4＿RF进入，经滤波器FL＿10＿RF送至 GSM功率放大器U2000＿RF（U2000＿RF是天线开关，同时集成了GSM功放电路，所以会在下面的电路中把U2000＿RF叫做天线开关）内部，经过U2000＿RF内部的天线开关，接收信号由U2000＿RF的TRX6脚输出50＿DCS＿RX信号，经过接收滤波器FL6＿RF送至射频处理器U3＿RF进行处理，射频处理器U3＿RF输出接收基带信号送至基带处理器U1＿RF内部解调出声音信号。
PCS 1900MHz接收信号由天线接口J4＿RF进入，经滤波器FL10＿RF送至GSM功率放大器U2000＿RF内部，经过U2000＿RF内部的天线开关，接收信号由U2000＿RF的TRX7脚输出50＿PCS＿RX信号，经过接收滤波器FL6＿RF送至射频处理器U3＿RF进行处理，射频处理器U3＿RF输出接收基带信号送至基带处理器U1＿RF内部解调出声音信号。
DCS 1800MHz、PCS 1900MHz的发射信号由射频处理器U3＿RF输出50＿XCVR＿2G＿HB TX信号至U200＿RF进行功率放大后，经FL10＿RF送至天线发射出去。
GSM 850MHz接收信号通道和BAND 5共用，GSM 900MHz接收信号通道和BAND 8共用。 GSM850/900MHz发射信号由射频处理器U3＿RF输出50＿XCVR＿2G＿LB＿X信号至U2000＿RF进行功率放大后，经FL10＿RF送至天线发射出去。
iPhone 5S手机2G GSM框图如图2所示。
2. BAND 1路分析
BAND 1 3G支持CDMA 2000 BC6（1921~2169MHz），3G支持UMTS B1（1922~2168MHz），4G支持LTE B1（1920~2170MHz）。
BAND 1接收通道信号由天线接收进来后，经天线接口J4＿RF、滤波器FL10＿RF、天线开关U2000＿RF送至BAND 1功率放大器U14＿RF，接收信号100＿B1＿DUPLX＿RX＿P、100＿B1＿DUPLX＿RX＿N由U14＿RF输出后送至射频处理器U3＿RF，解调出基带I/Q信号后送至基带处理器。
BAND 1发射通道信号50＿BI＿TX＿SAW＿IN由射频处理器U3＿RF输出后，经发射滤波器U9＿RF滤波，送至功率放大器U14＿RF进行放大，输出50＿B1＿DPLX＿ANT发射信号经U2000＿RF、FL10＿RF经天线发射出去。
iPhone 5S手机BAND 1框图如图3所示。
3. BAND 2电路分析
BAND 2支持3G CDMA2000 BC1（824~894MHz）、3G UMTS B2（817~868MHz）、4G LTEB2（826~892MHz）、4G LTE B25（824~894MHz）频段。
BAND 2接收通道信号由天线接收进来后，经天线接口J4 RF、天线开关U2000 RF送至BAND2功率放人器U23 RF，接收信号50 B2 DUPLX RX由U23 RF输出后送至射频处理器U3 RF，解调出基带I/Q信号后送至基带处理器。
BAND 2发射通道信号50 B2 TX SAW IN由射频处理器U3 RF输出后，经发射滤波器U9 RF滤波，送至功率放大器U23 RF进行放大，输出50 B2 DPLX ANT发射信号经U2000 RF再经天线发射出去。
iPhone 5S手机BAND 2框图如图4所示。

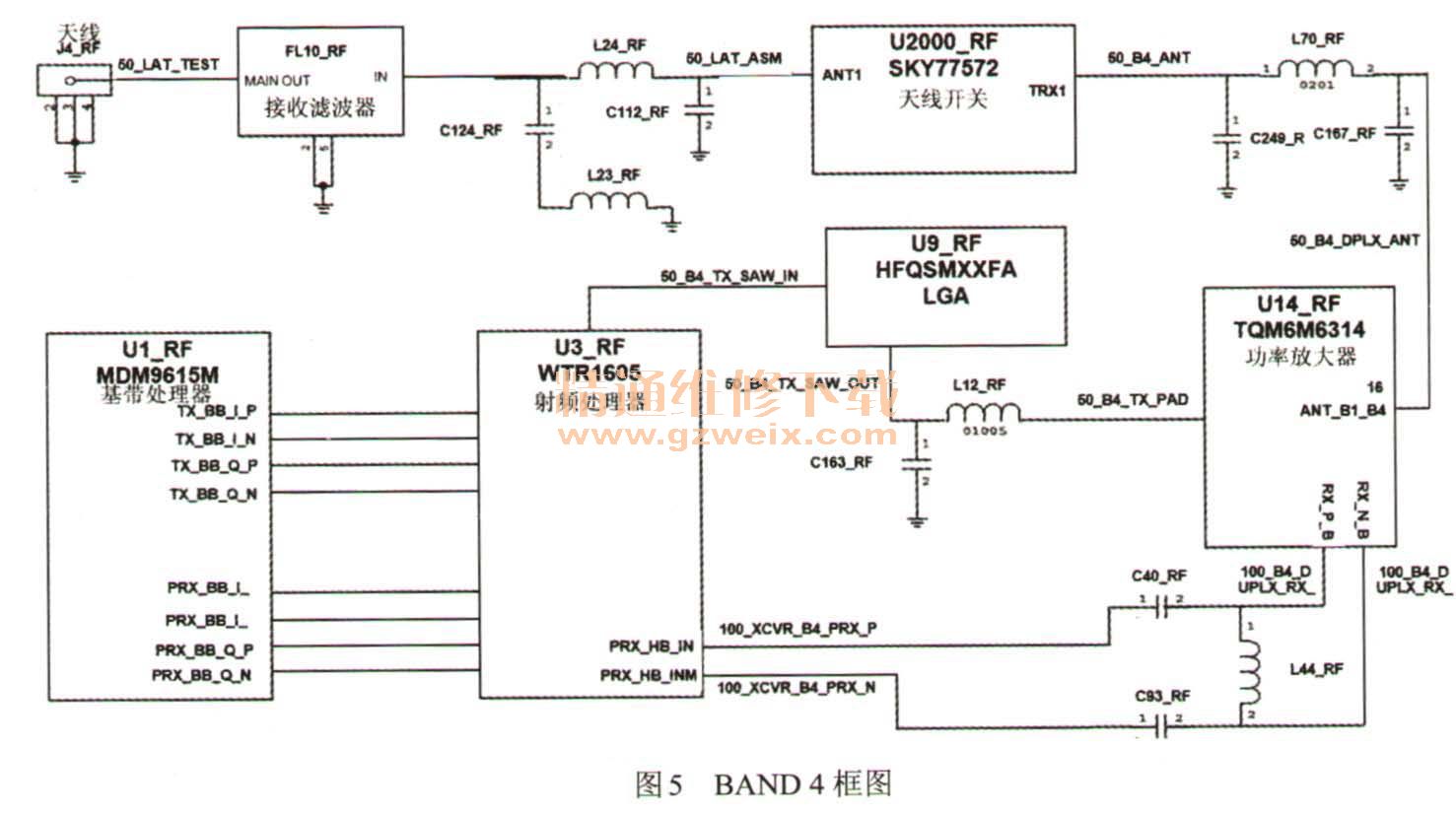

4. AND 4电路分析
BAND 4支持3G CDMA 2000 BC 15（1711 -2155MHz）、UMTS B4（1712-2153MHz）、4G（LTE B4（1710-2155MHz）。
BAND 4接收通道信号由天线接收进来后，经天线接口J4 RF、天线开关U2000 RF送至BAND4功率放大器U14 RF，接收信号100 B4 DUPLX RX，由U14 RF输出后送至射频处理器U3 RF，解调出基带I/Q信号后送至基带处理器。
BAND 4发射通道信号100 B4 TX SAW IN由射频处理器U3 RF输出后，经发射滤波器U9 RF滤波，送至功率放大器U14 RF进行放大，输出50 B4 DPLX ANT发射信号经U2000 RF再经天线发射出去。
iPhone 5 S手机BAND 4框图如图5所示。
5. BAND 5电路分析
BAND 5支持2G GSM850/900频段、3G CDMA 2000 BCO(817-868MHz）、3G CDMA 2000 BC 10（826-892MHz）、3G UMTS B5（824-894MHz），4G LTE B5（820-870 MHz）、4G LTE B18（820-870MHz）、4G LTE B19（835-885 MHz）、4G LTE B26（819-889 MHz）频段。
BAND 5接收通道信号由天线接收进来后，经天线接口J4 RF、天线开关U2000 RF送至BAND5功率放大器U58 RF，接收信号100 B5 DUPLX RX P，100 B5 DUPLX RX N由U58 RF输出后送至射频处理器U3 RF，解调出基带I/Q信号后送至基带处理器。
BAND 5发射通道信号50 XCVR B5 TX，由射频处理器U3 RF输出后，经发射滤波器FL2 RF滤波，送至功率放大器U58 RF进行放大，输出50 B5 DPLX ANT发射信号经U2000 RF再经天线发射出去。
iPhone 5S手机BAND 5框图如图6所示。

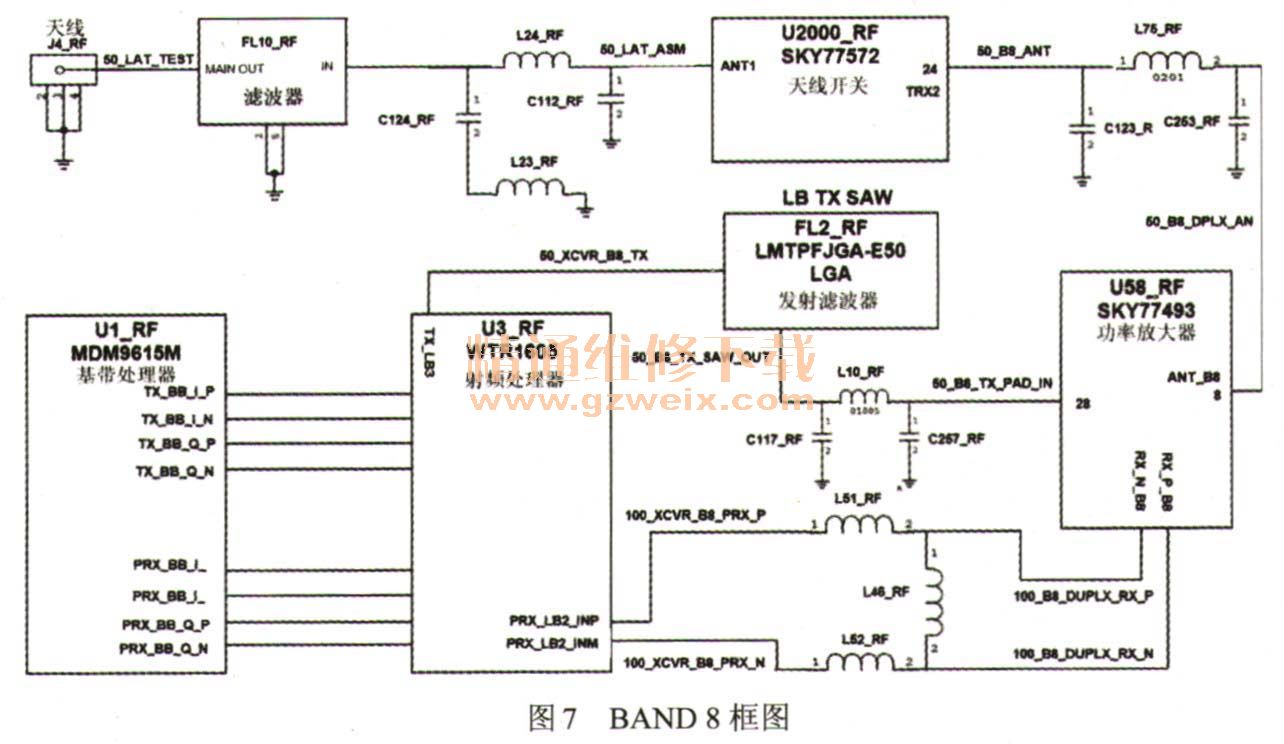

6. BAND 8电路分析
BAND 8支持3G UMTS B8（882.4~957.6 MHz）、4G LTE B8（885~954.9 MHz）频段。
BAND 8接收通道信号由天线接收进来后，经天线接口J4 RF、滤波器FL10 RF、天线开关U2000 RF送到BAND 8功率放大器U58 RF，接收信号100 B8 DUPLX RX P、100 B5 DUPLX RX N由U58 RF输出后送至射频处理器U3 RF，解调出基带I/Q信号后送至基带处理器。
BAND 8发射通道信号50 XCVR B8 TX由射频处理器U3 RF输出后，经发射滤波器FL2 RF滤波，送至功率放大器U58 RF进行放大，输出50 B8 DPLX AN发射信号经U2000 RF、FL10再经天线发射出去。
iPhone 5S手机BAND 8框图如图7所示。
