iPhone 5信号时有时无故障维修
来源:本站整理  作者:佚名  2015-12-05 10:57:26

    一部iPhone 5手机,使用1年左右,多次出现磕碰问题,但每次都不严重,近期出现信号时有时无问题,而且越来越频繁。
    故障分析:信号时有时无问题,一般为射频电路引起较多,但是由于射频电路元件非常多,检修难度非常大。
    故障维修:根据“单元三步”法的原则,对于射频电路故障,首先要检查的就是射频功放供电PP  PA,检查发现该电压输出不正常,补焊U1201  RF芯片以后,开机信号正常。

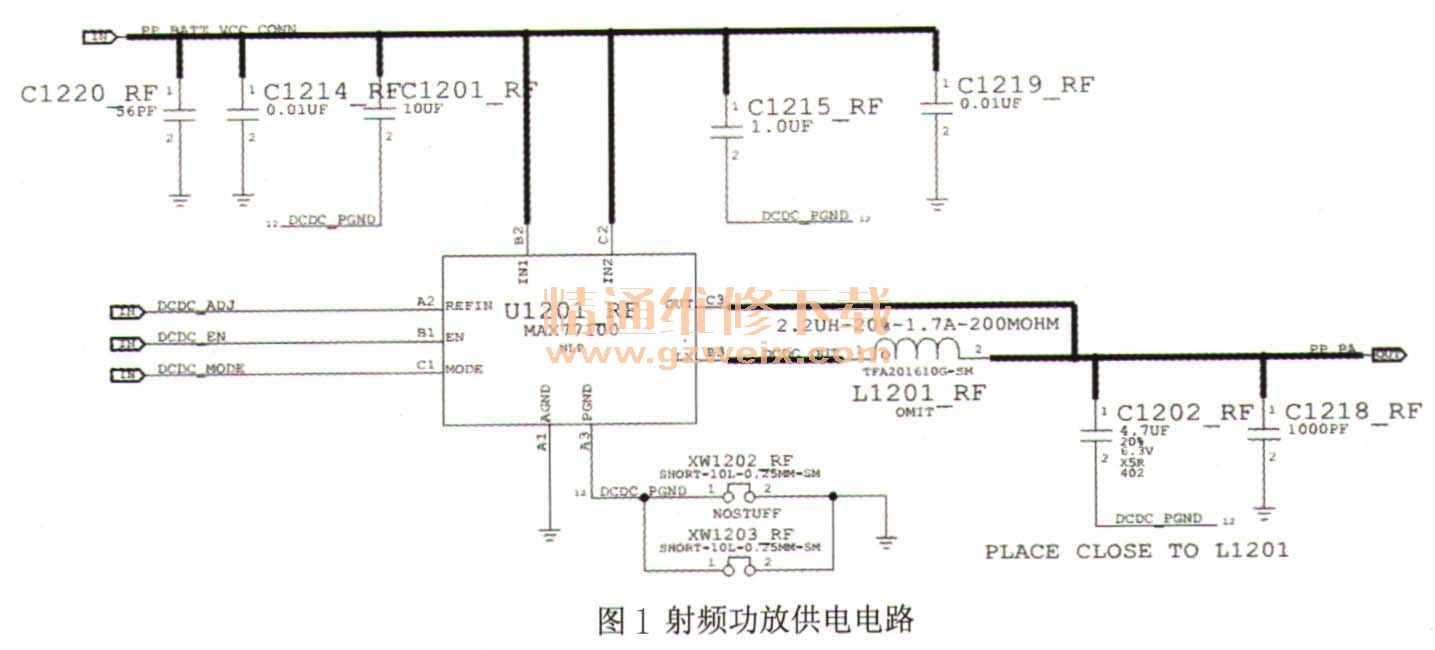

    射频功放供电电路如图1所示。
射频功放供电电路
    在iPhone手机射频电路故障中,射频功放供电电路是故障多发点,维修的时候要注意,如果补焊U1201  RF芯片故障无法解决,可以短接U1201  RF芯片的B2、B3脚。
    同样,该办法也可以应用于其他iPhone手机同类电路的维修。

关键词:苹果5
