该机摔过一次以后,电量显示不准,怎么充电都不正常,无奈,拿来进行维修。
故障分析:iPhone手机出现电量不准问题,一般为电量检测电路或者充电电路出现故障,维修时主要检查这两部分电路就可以了。

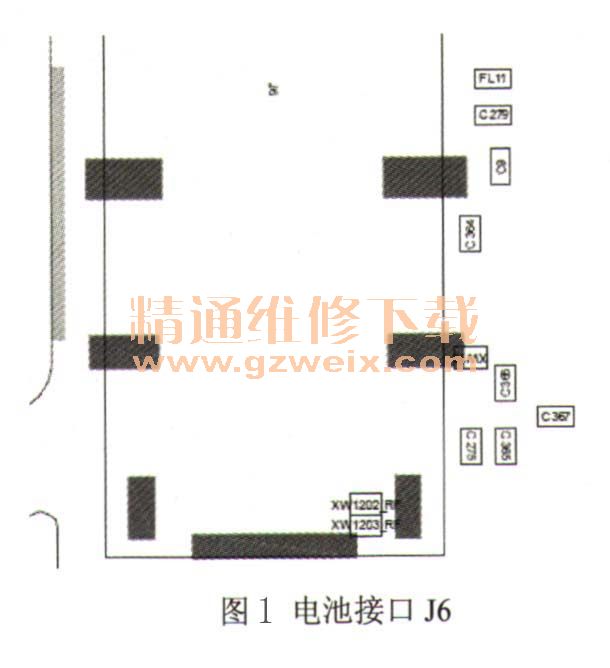

故障维修:拆下手机电池,观察电池接口J6外围元件,发现FL11一端脱落,重新补焊后,开机电路显示正常,FL 11位置如图1所示。
从iPhone 5手机原理图中可以看出,FL11是电量检测信号电路元件,如果FL 11开路后,则无法将电池电量检测信号BATTERY SWI送至应用处理器及电源管理电路中。就会出现电量显示不准问题。

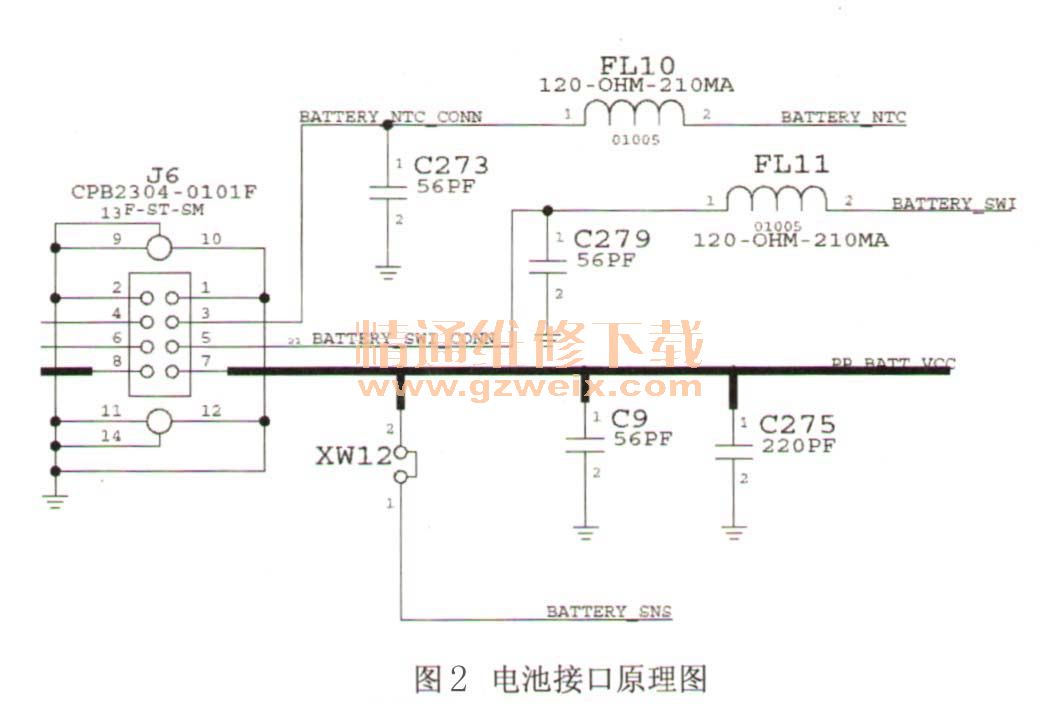

iPhone 5手机电池接口原理图如图2所示。
