一部iPhone 5手机,自称手机进过水,也未做任何处理,晾干后使用了一周,然后就无信号了。
故障分析:对于无信号的故障,首先排除是否基带故障三无,其次检查射频部分是否有问题。对于进水的机器,则首先要检查是否有腐蚀问题存在。
检查机器发现机器有基带版本信息,说明基带基本没有问题,问题在射频电路,下一步则要检查射频电路。
故障维修:检查射频部发现L1202_RF(B+)已经腐蚀,用镊子轻轻拨动便脱离了,短接其,故障排除,信号正常。

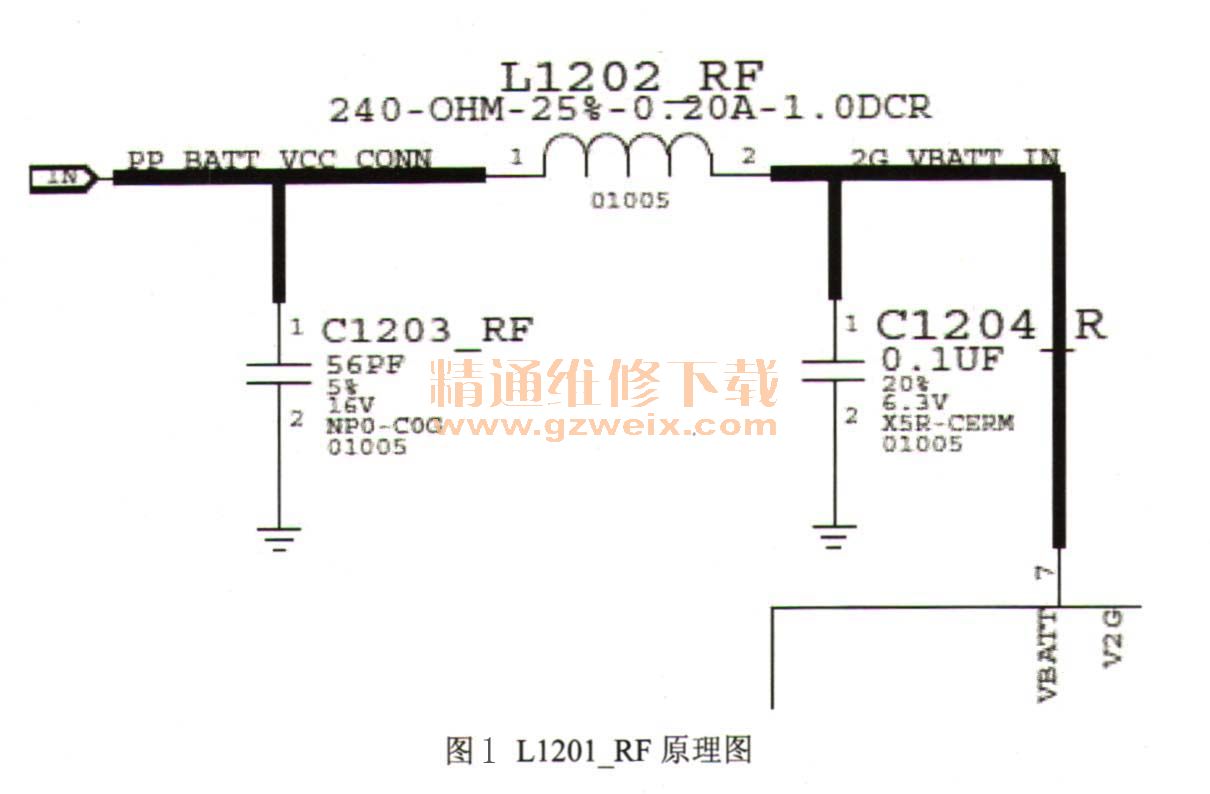

电感L1202 RF是功率放大器供电滤波电感,如果开路以后则会出现无信号问题。原理图如图1所示。
