iPhone 6 Plus是苹果公司到目前为止屏幕最大的手机产品。拥有5.5英寸视网膜高清显示屏，其分辨率为1920×1080像素，是iPhone 5S显示屏分辩率的185%。
     iPhone 6 Plus采用A8处理器，该处理器采用20nm工艺制程，性能表现出众。这款型号为A8的处理器是一款四核处理器。新一代A8芯片是苹果迄今为止最为快速的芯片。即使在驱动更大的显示屏，及众多令人惊叹的新功能时，它的中央处理器和图形处理性能仍比A7芯片更快。而且出于高效能设计的要求，A8芯片能够胜任性能要求更高的任务。
    在本章中，我们不再讲解iPhone 6及iPhone 6 Plus手机详细电路工作原理，而是以iPhone 6 Plus为例讲解新增加的功能及电路工作原理。
    一、  射频处理器电路
    在iPhone 6 PPlus手机射频处理器电路中，与前面讲解的电路结构有些区别，一是增加了一些芯片，二是电路模式有些调整，具体变更情况如下。
    新增射频处理器辅助处理芯片WFR1620，用于处理低频段/中频段介绍信号（L/MB Rx），支持CA技术。
    新增了NFC模块，新增加了NFC信号处理IC U5301＿RF、信号放大IC U5302＿RF及相关电路。
新增WiFi 5G，单独使用天线WiFi Riser；增加了前端模块，处理TD B34/38/39/40/41发射信号机B38/40/41接收信号；增加了U5411＿RF及相关电路，用于微调天线匹配。
    1.1  天线开关电路
    在天线开关电路中，使用了三个天线，分别是WiFi 5G天线、高频率天线和低频率天线，在iPhone 6 Plus手机中，使用了射频处理器WFR1620，还使用了一个辅助射频处理器WTR1625，共同完成了射频信号的处理。
    在天线开关电路中，其中低频率天线送到天线开关U＿ASM＿RF的5脚。高频率天线送到F＿TRI＿ RF的6脚，然后分成三路：一路送到天线开关的21脚，做为信号高频率部分的天线；一路送至WiFi电路，做为WiFi部分的2G天线；一路送到GPS电路，做为GPS天线。
    另外，WiFi电路还使用了5G天线。
    天线开关电路框图如图1所示。

    1.2  天线微调匹配电路
    在iPhone 6 Plus手机中，增加一个天线微调匹配电路，此电路的目的很简单，就是为了匹配天线电路的阻抗。
    天线微调匹配电路框图如图2所示。

    在天线微调匹配电路中，使用了U5411＿RF芯片做为电路主控芯片，通过RFFE接口控制U5411＿RF芯片的工作，L5401、L5402、L5403为阻抗匹配电感。

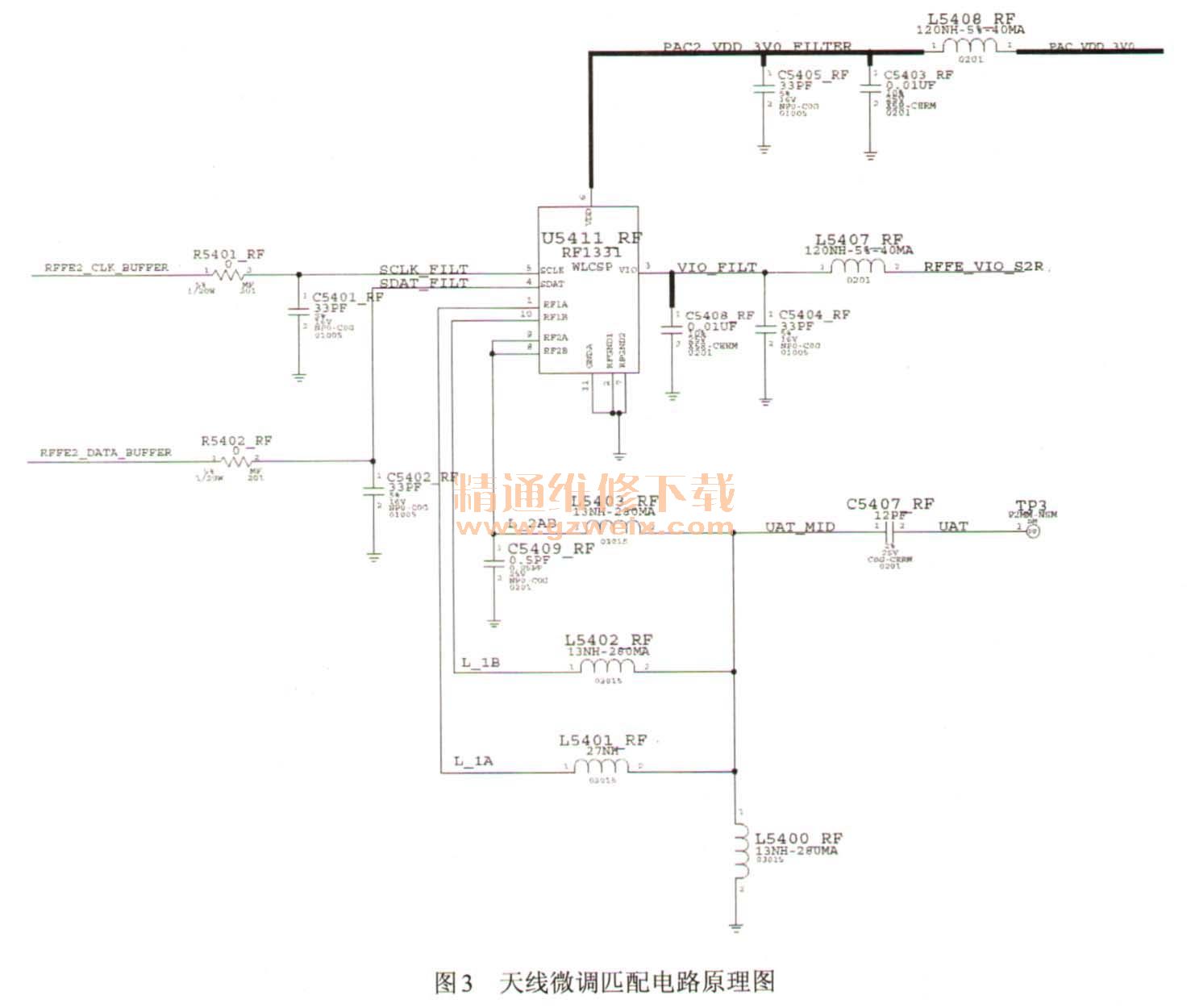

    天线微调匹配电路原理图如图3所示。

    1.3  RFFE数字总线接口电路
    在iPhone 6 Plus手机中，使用了射频前端（RFFE）数字接口，MIPI RFFE规范定义了带RFFE功能设备之间的接口，在RFFE总线上有一个主设备以及12个从设备。它使用它使用两条信号线，一个由主设备控制的频率信号（SCLK），一个单/双向数据信号（SDATA），以及一个I/O电源/参考电压（VIO）。
    SDATA属性的选择是根据从设备是否为仅写入，或是可支持读/写能力。RFFE总线零组件以平行方式连接SCLK和SDATA线路。主设备中永远存在着针对SCLK和SDATA的线路驱动器；而仅从设备支持回读功能，它需要一个SDATA专用的线路驱动器。每个实体从设备都必须有一个SCLK输入接脚、一个SDATA输入或双向接脚，以及一个VIO接脚，以确保设备间的信号兼容。
    如今，高级的智能手机普遍使用MIPI联盟标准化的串行RFFE总线以控制RF前端，这样的好处是电路设计简单，控制方便。
    在iPhone 6 Plus手机中，由基带处理器U＿BB＿RF输出RFFE1、RFFE2数字总线信号对射频功率放大器及其他器件进行控制。
    RFFE数字总线接口电路如图4所示。
