iPhone 4S突然出现不开机故障维修
来源:本站整理  作者:佚名  2015-12-11 14:02:18

    一部iPhone 4S手机,出现不开机问题,之前的时候使用一直正常,最近突然出现不开机问题。
    故障分析:根据用户反映的问题,不开机一般和电池、开机线、电源管理芯片等器件有关,重点检查这些元器件就可以了。
    故障维修:对于不开机故障,一般按照以下维修思路进行处理。
    在维修开机电路故障之前,首先要排除电池问题,如果显示“不支持用此配件充电”,一般为电池电量过低,将电池拆下后,用稳压电源进行充电激活就行了。
    开机电路故障主要表现为按下开机按键后无任何反应,使用充电器连接手机后,手机会显示正在充电状态,这种故障一般为开机电路故障,故障范围一般在开机按键至应用处理器电源管理芯片之间。
    首先使用万用表测量开机按键至电感FL12的一端是否开路,如果开路,说明开机电路存在故障,需要检查开机按键、接口J7、电感FL12。
    如果从开机按键至电感FL12之间不存在开路问题,则需要补焊应用处理器电源管理芯片U5和反相器U8。

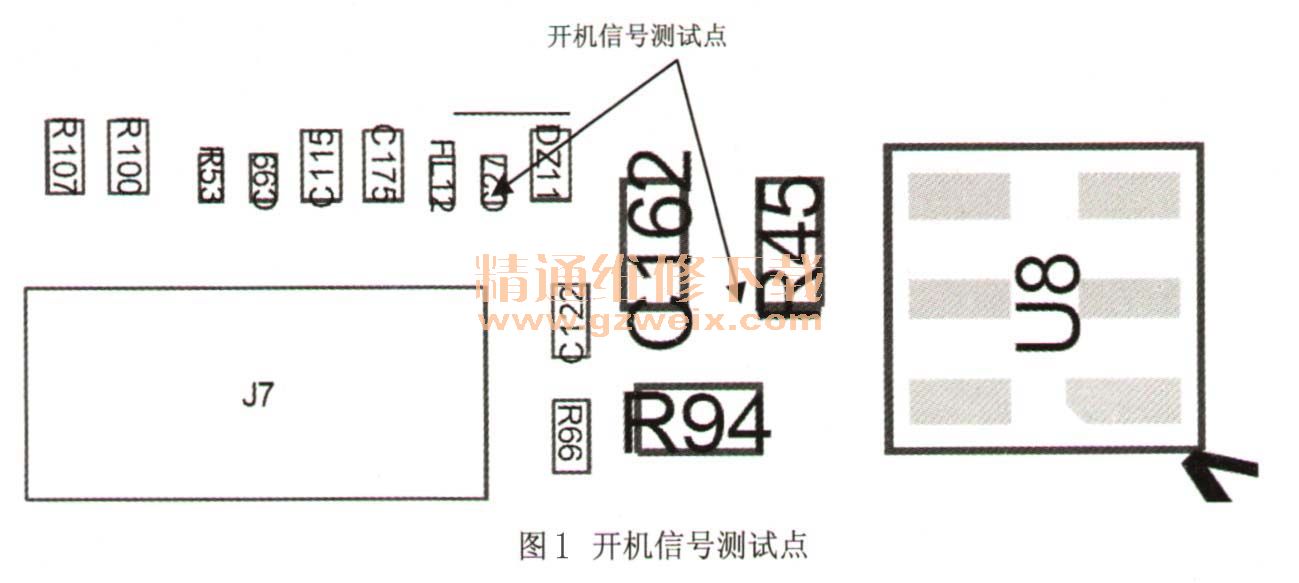

    开机信号测试点如图1所示。

    接下来进行LDO输出电路故障维修。
    按下开机按键,使用万用表或者示波器分别测量LDO输出的各路工作电压,如果输出电压正常,说明应用处理器电源管理芯片U5工作正常,如果部分无输出或者全部无输出,则需要检查应用处理器电源管理芯片U5及外围电路。
    在测量LDO输出点电压时,一般测量电源管理芯片U5周围个头较大的电感和电容,如果发现哪个电压不正常,对照图纸位号在原理图再进行分析。
    LDO输出电路测试点如图2所示。

    经检查用户的手机,是因为开机按键损坏造成的,更换开机排线以后就正常了。


关键词:苹果4s
