创维LED液晶电视采用的型号为168P-P84ELF-00的电源板，编号为5800-P84ELF-OP00。由PFC电路、副电源、两个主电源组成，检测电路采用FAN9612 ＋ FSL206MR＋ FS-FR1700XSL＋FAN7631组合方案，输出V1-5V、V2-12V、V3-24V、V4-24V四组电压，应用于创维84E99UD等8530机芯84英寸窄边智能网络云电视中。由于输出功率较大，采用双通道BCM交错式模式的两个PFC功率因数校正电路，为背光灯供电的第二主电源采用3个变压器并联运行，次级采用同步整流技术，设有完善的过流、过压、过热保护电路。
    创维168P-P84ELF-00电源板实物图解如图5-24所示，电路组成方框图如图5--25所示，由四部分组成：一是以FSL206MR（U2）为核心组成的副电源，通电后首先工作，输出V1-5V电压，为主板控制系统供电，同时输出AUX VCC电压，经开关机电路控制后，为两个主电源驱动电路和PFC驱动电路供电；二是以FAN9612（U3）为核心组成的PFC功率因数校正电路，输出PFC-OUT的400V电压，为两个主电源供电；三是以FSFR1700XSL（IC7 ）为核心组成的第一主电源，输出V2-12V和V3-24V电压，为主板负载电路供电；四是以FAN7631（U1）为核心组成的第二主电源，输出V4-24V电压，为功率大的背光灯电路供电。
    该电源的工作流程：首先，220V交流电经EMI抗干扰电路滤除干扰脉冲后，分为两路，一路送到副电源供电电路，副电源首先工作，输出V1-5V电压为主板控制系统供电，输出AUX-VCC电压送到开关机电路；另一路送到主电源供电桥式整流滤波电路，产生100Hz脉动电压，送到PFC电路。开机后，主板控制系统向电源板送来高电平开机信号，开关机控制电路将AUX-VCC电压输出，为PFC驱动电路提供PFC-VCC供电，为两个主电源驱动电路提供PWM VCC供电，PFC电路启动工作，产生400V电压，为两个主电源供电；同时两个主电源也启动工作，输出V2-12V、V3-24V \ V4-24V电压为主板和背光板供电。



   （1）抗干扰和市电整流滤波电路

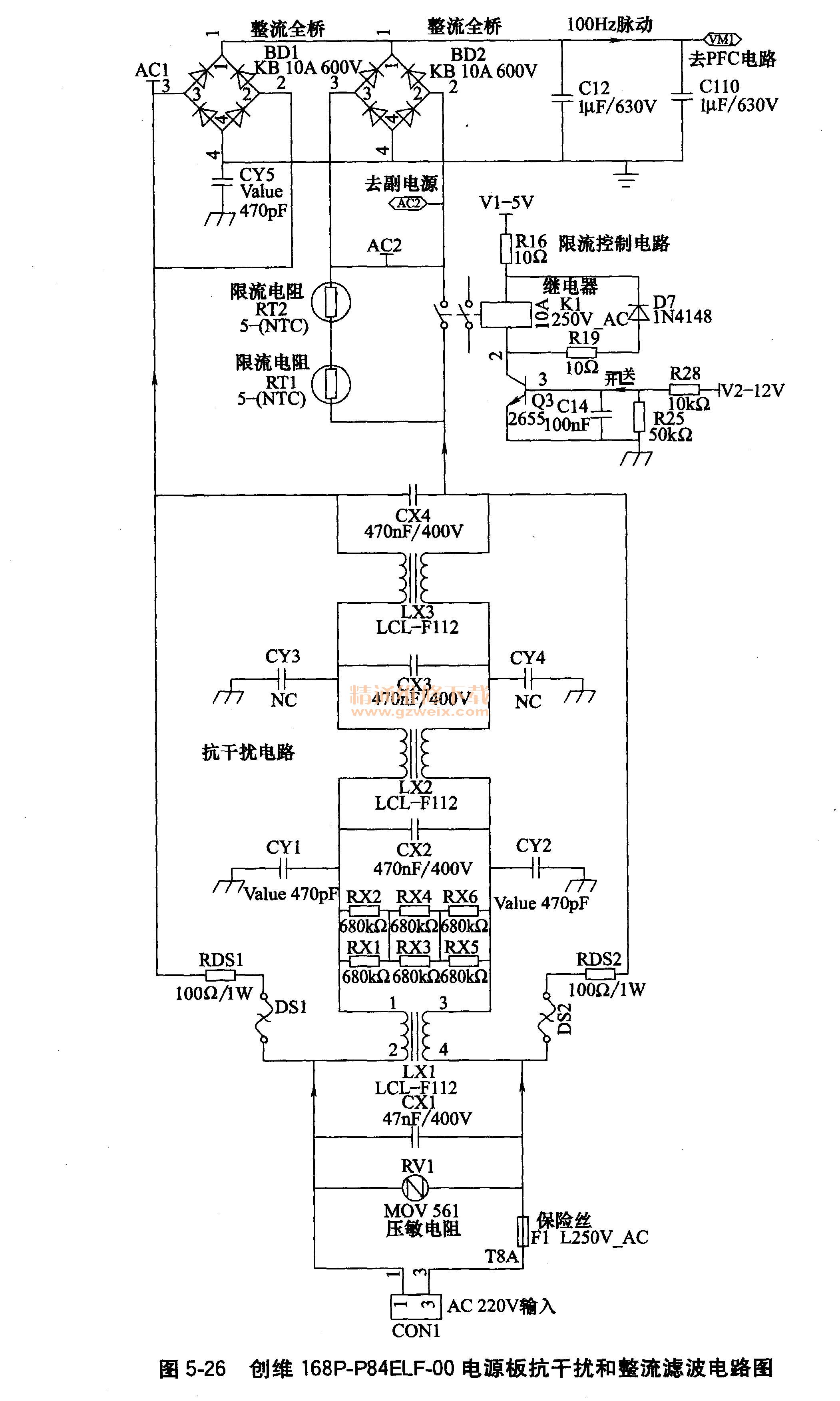

    创维168P P84ELF-00电源板抗干扰电路、市电整流滤波电路、限流控制电路如图5-26所示。

    ①抗干扰EMI电路抗干扰利用电感线圈LX1、LX2、LX3和电容器CX1、CX2、CX3、CX4、CY1、CY2、, CY3、CY4等组成的共模、差模滤波电路，滤除市电电网干扰信号，同时防止开关电源产生的干扰信号窜入电网。
     F1为保险丝，电源板发生短路击穿故障时，烧断保险丝断电保护；RV1为压敏电阻，用于防止浪涌冲击（包括防雷击），当市电电压过高时，击穿RV1，送到保险丝F1，断电保护。RX1～RX6为泄放电阻，用于将CX1、CX2、CX3、CX4两端电压泄放掉，以免电荷积累而影响滤波特性；DS1、DS2为热熔丝，RDS1、RDS2分别为DS1、DS2的保护电阻。
    ②限流控制电路限流控制电路由继电器K1和三极管Q3、热敏电阻RT1、RT2组成。RT1、RT2串联组成限流电路，开机瞬间限制大滤波电容的充电电流。开机，主电源输出的12V电压建立后，为Q3的b极提供正向偏置电压，Q3导通，继电器K1吸合，将限流电阻RT1、RT2短接，避免开机后RTl, RT2造成的损耗和热量。
    ③市电整流滤波电路滤除干扰脉冲和限流后的交流市电，分为两路：一路输出AC2电压，送到二次整流滤波电路，产生＋300V电压，为副电源供电，副电源首先工作；另一路通过全桥BD1、BD2、电容C12、C110将整流滤波，由于C12、C110容量较小，产生100 Hz脉动直流电压，送到PFC电路，经PFC电路校正后，输出＋400V的直流电压，为两个主电源电路供电。
