iPhone 4S手机按开机键、Home键均无反应
来源:本站整理  作者:佚名  2015-12-12 11:47:06

    一部iPhone 4S手机,描述手机按开机键、Home键均无反应,拨动静音键有震动反应,来电有铃声。
故障分析:根据用户的描述,可以判断手机是开机的,屏幕不显示,征得用户同意拆机检测发现手机有进水的痕迹,把显示屏排线取下看到座子已经腐蚀了,不用多说肯定是这里问题,给用户报价过后开始维修。

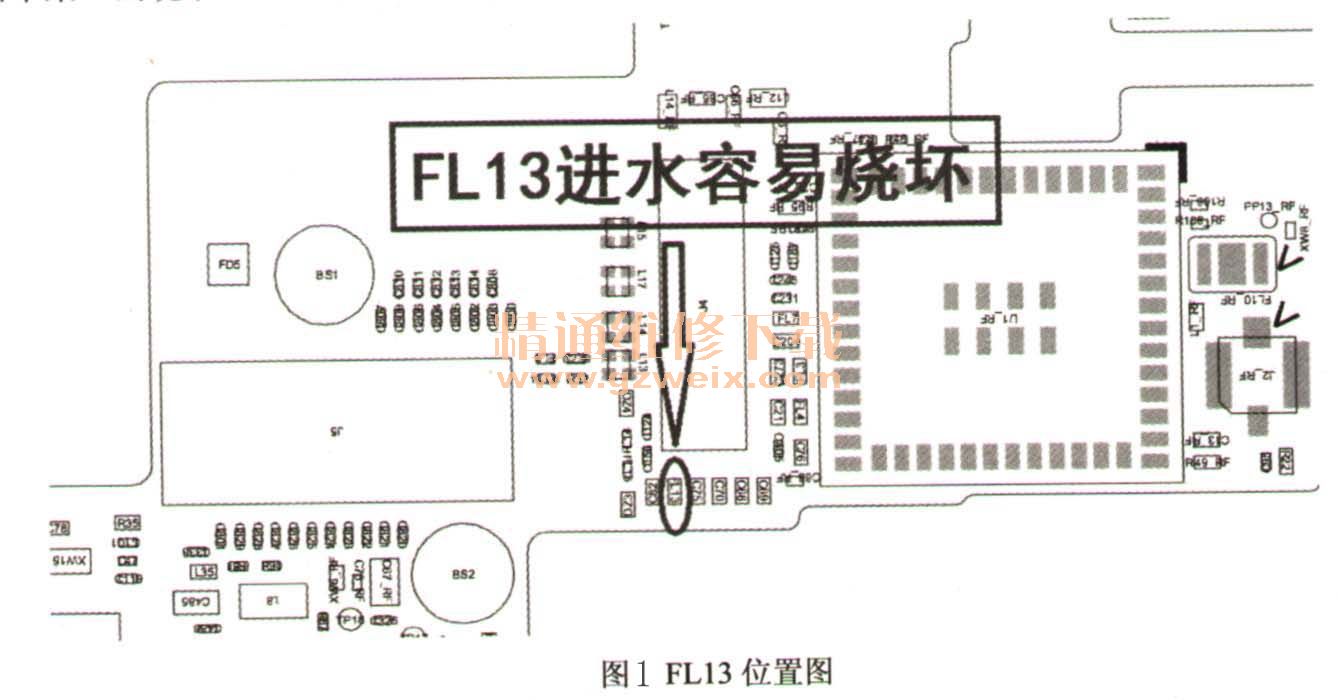

    故障维修:首先清洗腐蚀的地方,清洗完后试机还是不行。测量排座每个脚位阻值,测量到座子第6脚没有阻值,查图纸得知是显示屏5.7V的供电,此路肯定不能没有。继续查发现电感FL13没有了,焊盘都己发黑,肯定是进水时烧坏了,又在清洗的时候清洗掉了,处理完焊盘短接试机,“白苹果”出现了。FL13位置如图1所示。

    FL13原理图如图2所示。

关键词:苹果4s
