一部iPhone 4S手机,描述说之前是好的,换个屏幕,装完机之后就不能照相了,手机后像头不照相,点相机进去是黑屏没有图像,前摄像头切换不过去。
故障分析:机器是同行拿来的,这么说应该是碰到哪个元器件了,仔细观察主板,发现摄像头接口上面一个玻璃管碎了一个脚,应该就是它的问题了。
故障维修:从拆件板找了一个管子换上,试机正常。在这里提醒下刚入行的初学者,拆装机一定要细心,以免造成不必要的损失。
故障部位如图1所示。

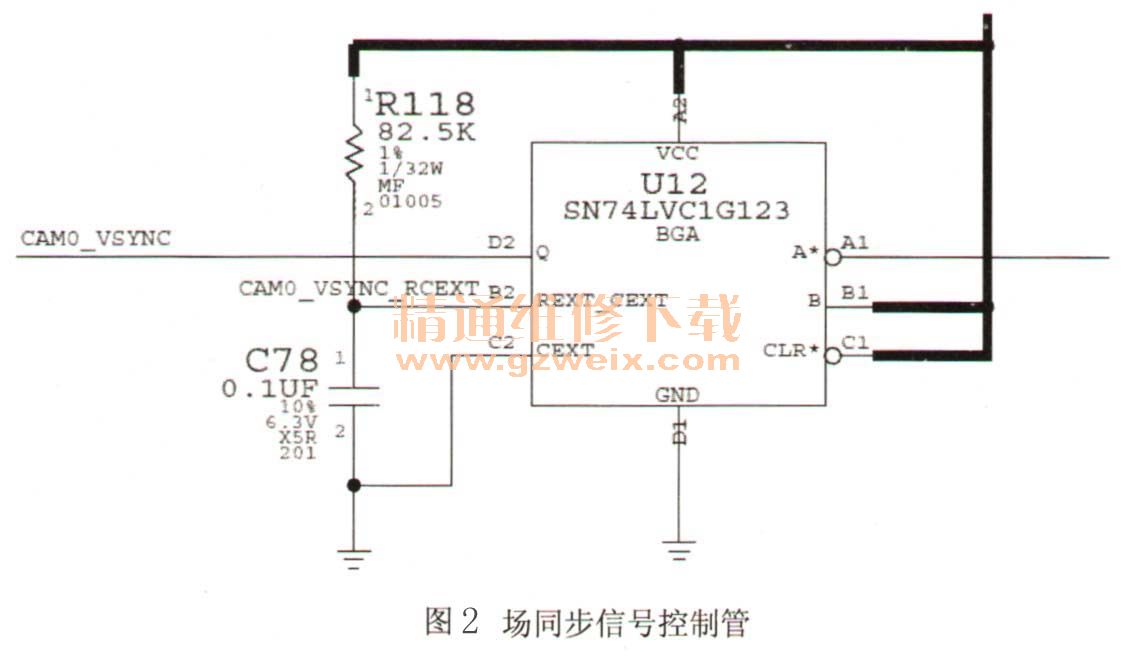

更换的元件位置号为U12,该芯片是一个摄像头场同步信号控制管,原理图如图2所示。
