一部iPhone 4S手机，手机显示正在搜索，同时用户反映还有耗电快、发热等问题。
    故障分析：iPhone 4S手机显示正在搜索，一种情况是没有信号显示正在搜索，一种是无基带显示正在搜索，因为把手机卡取出来了还显示搜索，多半是基带问题了，进入关于本机菜单发现调制解调器固件为空，而手机有发热迹象，判断应该是基带电路元器件损坏造成的。
    故障维修：拆机测量基带芯片周围电阻电容看有没有短路的地方，发现电阻R8＿RF一端对地短路，加电再试机，用手触摸基带部分，感觉基带电源管理芯片明显发热，拔掉的，再次测量R8＿RF已正常。更换基带电源管理芯片正常。故障部位如图1所示。

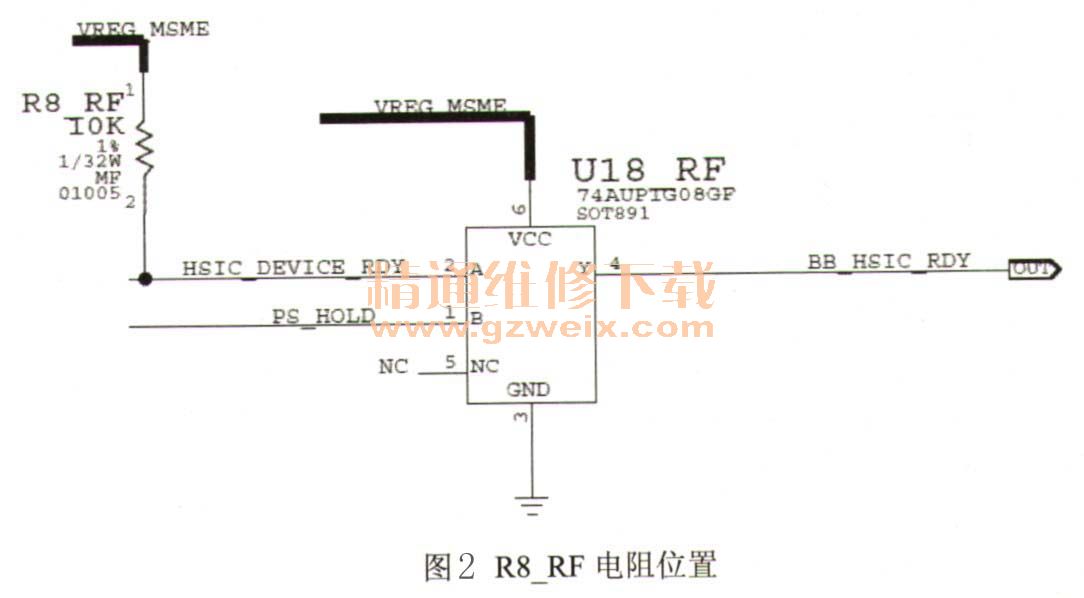

    查图纸得知，此电路电压为VREG＿MSME，为基带供1.8V电压，就是R8＿RF上端的电压，没有该电压或该电压不稳定会引起基带不工作，原理图如图2所示。
