一部iPhone 4S手机,称在别处换过WiFi模块,之后蓝牙无法打开,找其商家无果。
故障分析:因为新手更换WiFi模块容易将WiFi模块周边的小元器件剥落,从而造成二次人为故障。所以建议重点检查WiFi模块周围元件是否有脱落现象。

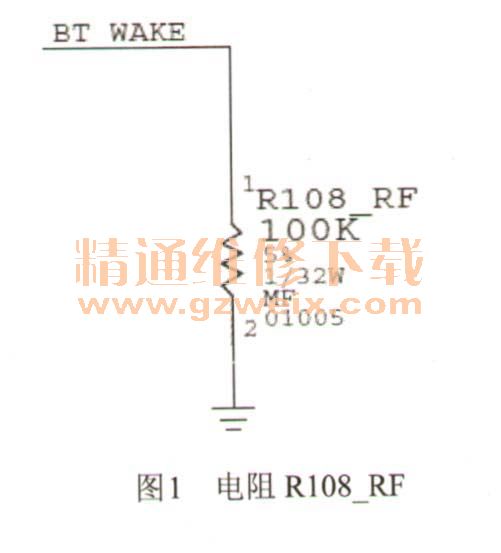

故障维修:查看主板WiFi模块周边,发现有电阻剥落,观察图纸得知所掉电阻为R108 _RF/100K,是蓝牙唤醒信号下拉电阻,如果该电阻脱落,则会引起无蓝牙问题。从其他主板拆得100kΩ电阻将其补上,开机蓝牙打开、连接正常,故障排除。电阻R108_RF如图1所示。
