iPhone4S没有信号故障维修
来源:本站整理  作者:佚名  2015-12-16 11:41:13

    一部iPhone 4S手机,反映手机装卡以后耗电快、无信号。
    故障分析:无信号首先进入关于本机菜单看调制解调器.固件是否正常,如果正常,那就是射频部分问题,根据以往维修经验,射频部分最爱坏的就是功放了,拆机进行维修。

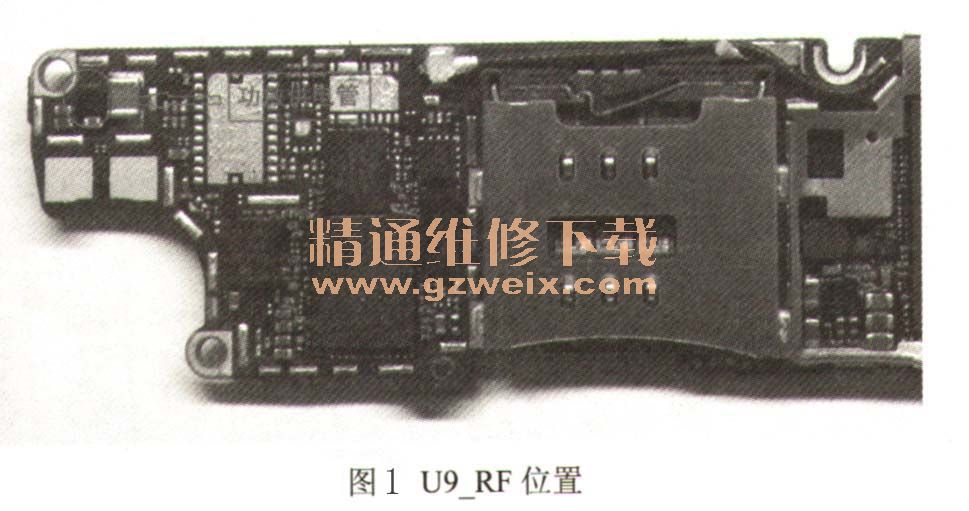

    故障维修:拿新的功放换上试机,结果故障依旧,仔细查电路,发现功放U10_RF的第17、18脚对地短路,查看图纸得知这是一个功放供电,由U9_RF输出,拆掉U9_RF后再次测量不短路了,更换 U9_RF后手机开机功能一些正常。U9_RF位置如图1所示。

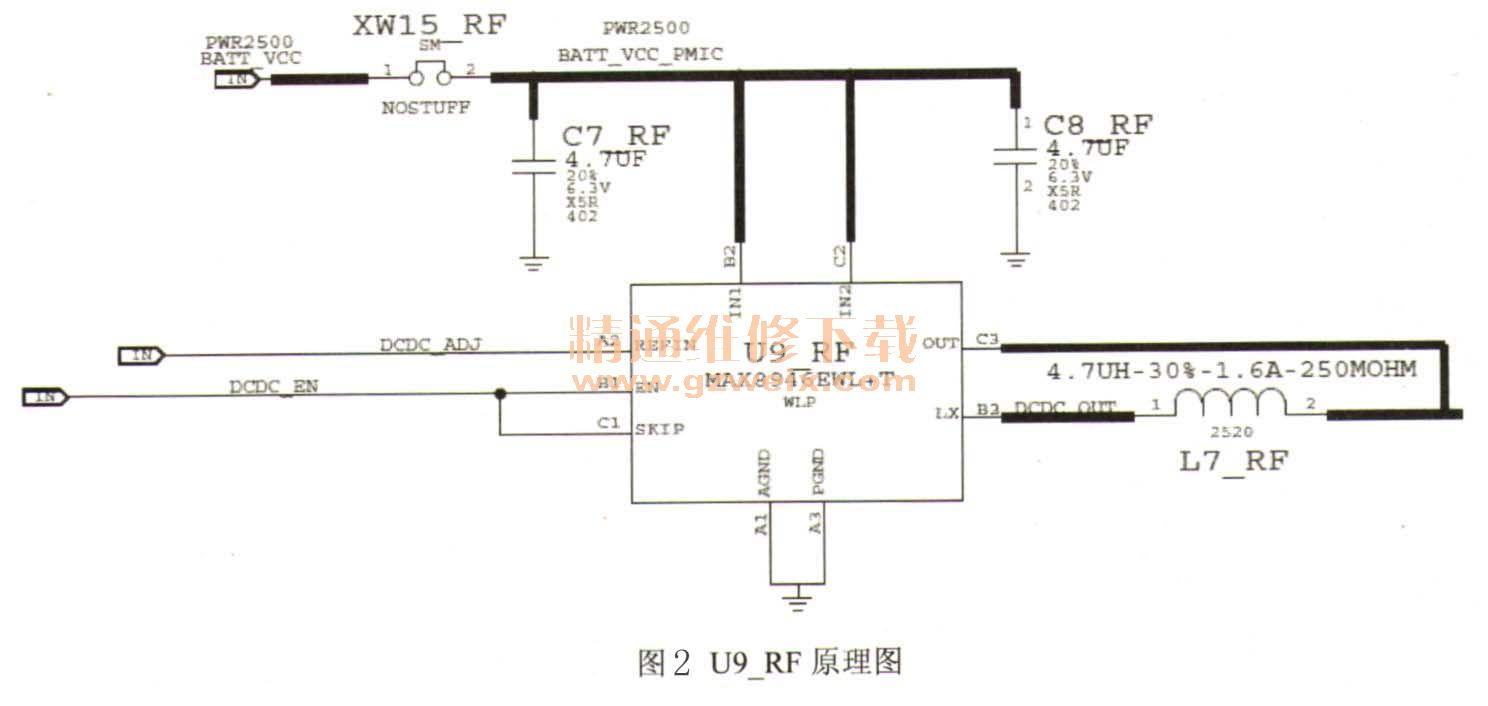

    功率放大器供电管U9_RF的原理图如图2所示。

关键词:苹果4s
