iPhone4S无显示故障维修
来源:本站整理  作者:佚名  2015-12-16 11:39:00

    一部iPhone 4S手机,送修时客户描述,正常使用便突然无法显示,可以看到屏幕有微微蓝光,早晨闹钟还正常响起。
    故障分析:此状况为屏灯有,只是无显示,问题在显示电路。

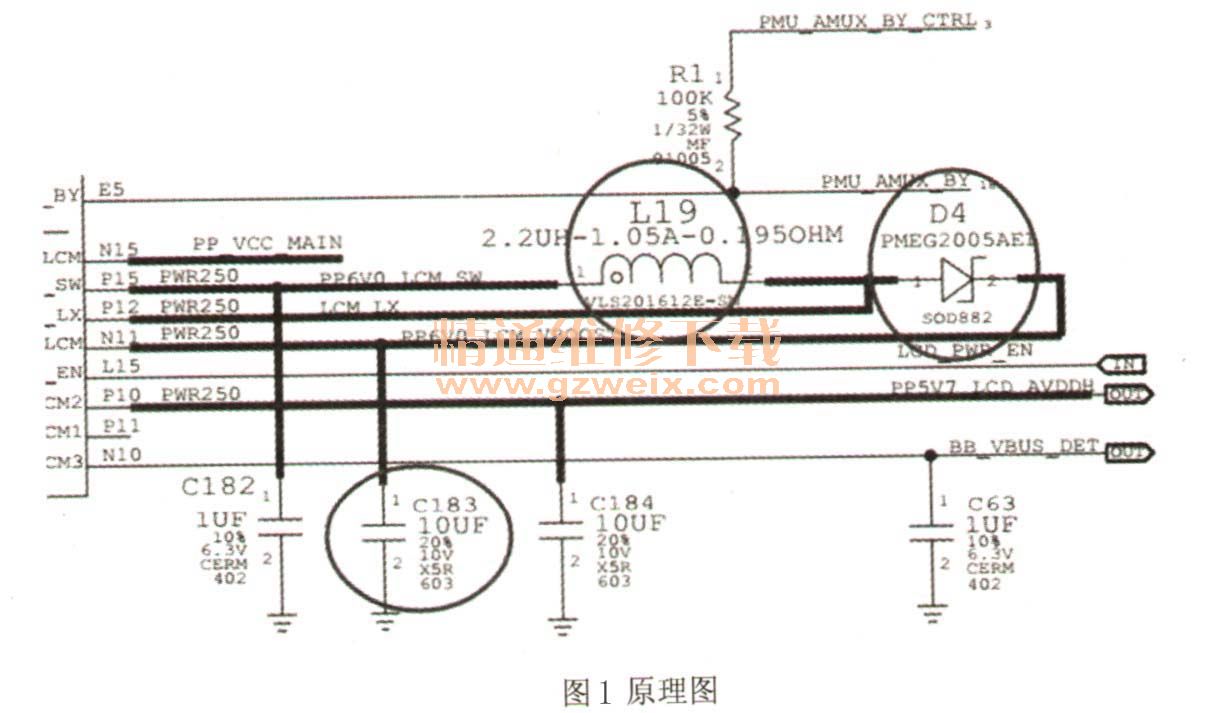

    故障维修:打开主板后根据图纸测量显示电路电压,发现并无电容C183,显示升压电压为6V,测量升压线圈L19通断正常,但用万用表测量二极管D4正反通断时发现阻值都为无穷大,故判断二极管D4坏,更换其后电压正常出现,显示正常,故障排除。原理图如图1所示。

关键词:苹果4s
