iPhone 4S无送话故障维修
来源:本站整理  作者:佚名  2015-12-17 10:06:54

    一部iPhone 4S手机,反映故障是不送话,手机正常使用,没有出现磕碰的痕迹,已经使用3年。
故障分析:根据用户反映的问题,分别使用耳机和免提通话测试,送话都正常,问题范围基本确定为送话器电路问题。
    故障维修:送话器和尾部连接器是做在一起的,在判断送话器电路故障的时候,首先代换整个尾部连接器组件,如果故障能够排除,再检查尾部连接器,看具体故障部位。
如果代换尾部连接器组件后,故障仍然无法排除,检查尾部连接器J3、音频编解码芯片U60等是否存在问题。

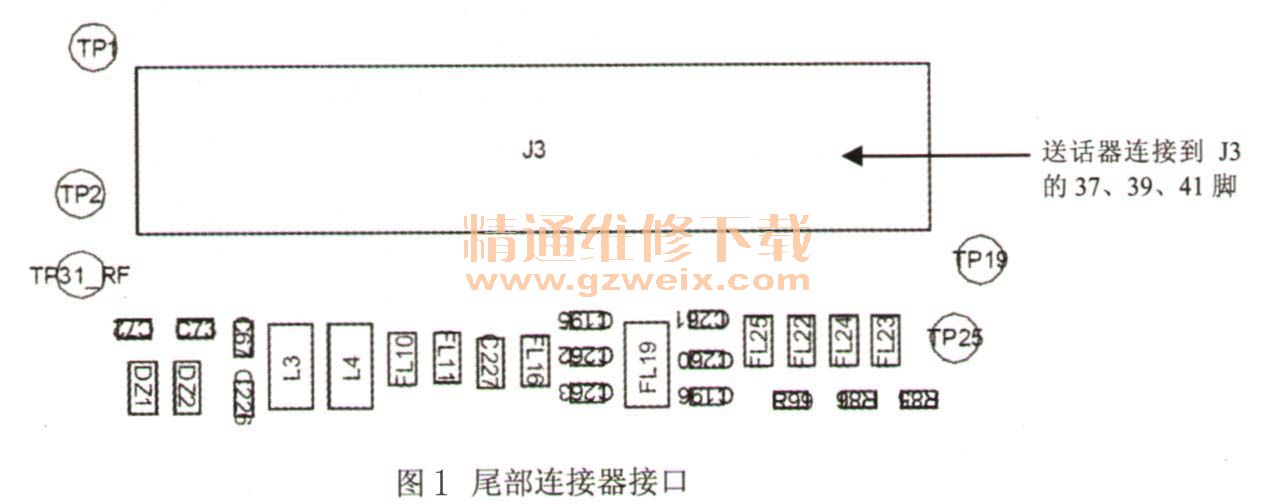

    尾部连接器接口如图1所示。

    在iPhone 4S手机中,除了主送话器,还有一个辅助送话器,辅助送话器的作用是降低背景噪声,电路也比较简单,辅助送话器维修方法可参考主送话器维修方法。
    更换送话器组件后送话声音正常。
