一部iPhone 4S手机，无信号，有时有信号但是非常弱，自称摔过一次。
    故障分析：iPhone 4S手机GSM部分射频部分的故障主要表现为无信号、信号弱、无发射等。
在检修GSM部分之前，首先要检查手机能够在WCDMA系统中使用，如果在WCDMA系统中也无法使用，首先要检查射频处理器U2是否工作或电源供电是否正常。如果能在WCDMA系统中使用，就按照以下流程进行检修。
    故障维修：对于iPhone 4S手机无信号故障请参考以下维修思路。
    1. 电路故障维修
    如果GSM系统和WCDMA都不能正常工作，首先要检查射频处理器U2的供电是否正常，如果供电正常以后再检查其他电路。
  （1）RF1电压检查
    检查电容C79上是否有1.5V电压，如果该测试点没有电压，说明供电不正常，检查电源管理电路。
  （2）RF2电压检查
    检查电容C150上是否有1.5V电压，如果该测试点没有电压，说明供电不正常，检查电源管理电路。
    供电电路元件分布图如图1所示。

    如果经以上步骤检查后，射频处理器U2的2路主要供电均正常，再按照以下步骤进行维修。
    2．天线及天线开关电路维修
  （1）天线匹配网络故障维修
    天线匹配网络出现故障，一般表现为信号差、无信号、拨打电话困难、信号时有时无等故障。
对于天线匹配网络的故障，可以使用综合测试仪配合频谱分析仪，当然还有比较简单的办法，就是使用“假天线法”，依次在天线至天线开关U3的5脚之间通道元件上焊上一段10cm左右的焊锡丝做为假天线， 如果信号能够正常，说明加焊假天线之前的元件有开路情况。

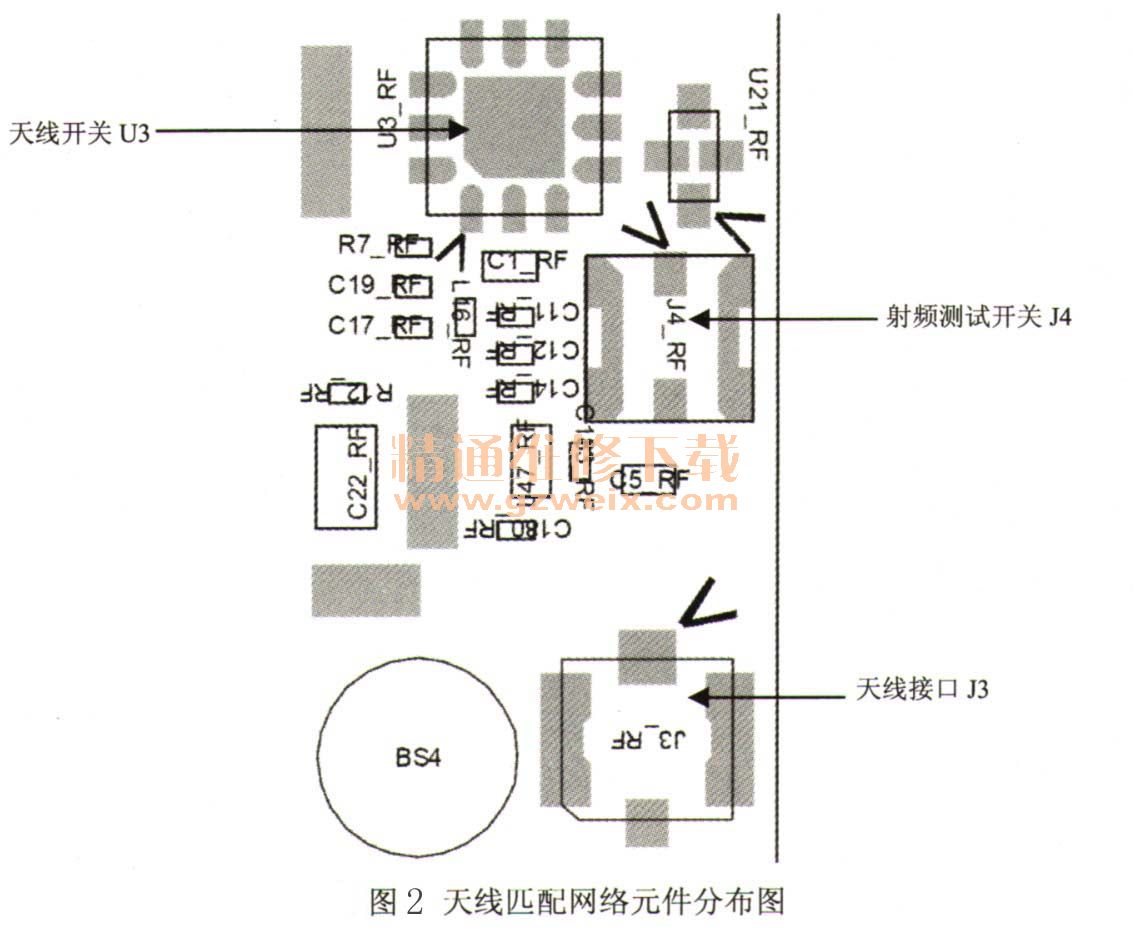

    天线匹配网络元件分布图如图2所示。

  （2）天线开关电路故障维修
    天线开关电路出现故障，一般表现为信号差、无信号、拨打电话困难、信号时有时无等故障，与天线匹配电路故障特点相同。
    对于天线开关电路的故障，可以使用综合测试仪配合频谱分析仪，当然还有比较简单的办法，就是使用“假天线法”，依次在天线开关U3的11脚至射频处理器U2的输入端之间的通道元件上焊上一段10cm左右的焊锡丝做为假天线，如果信号能够正常，说明加焊假天线之前的元件有开路、损坏情况。
    下面以GSM 1800M频段为例说明天线开关电路故障的维修方法，首先在U8的15脚焊一个“假天线”，如果此时信号正常且能够正常通话，说明故障在U8之前至天线部分依次检查天线开关及天线匹配电路、天线等，如果在U8的15脚焊“假天线”后，故障仍然依旧，再在U8的2脚焊“假天线”，如果故障能够排除，说明故障在天线开关U8电路。
    其他频段的故障维修可参考GSM 1800M频段的维修思路，在天线开关电路使用“假天线法”比使用综合测试仪配合频谱分析仪简单方便，而且效率更高。
    在维修发射部分涉及到天线开关电路时，也可以参考以上方法，在怀疑的故障部分，依次焊接上“假天线”，根据出现的情况来判断故障部位。

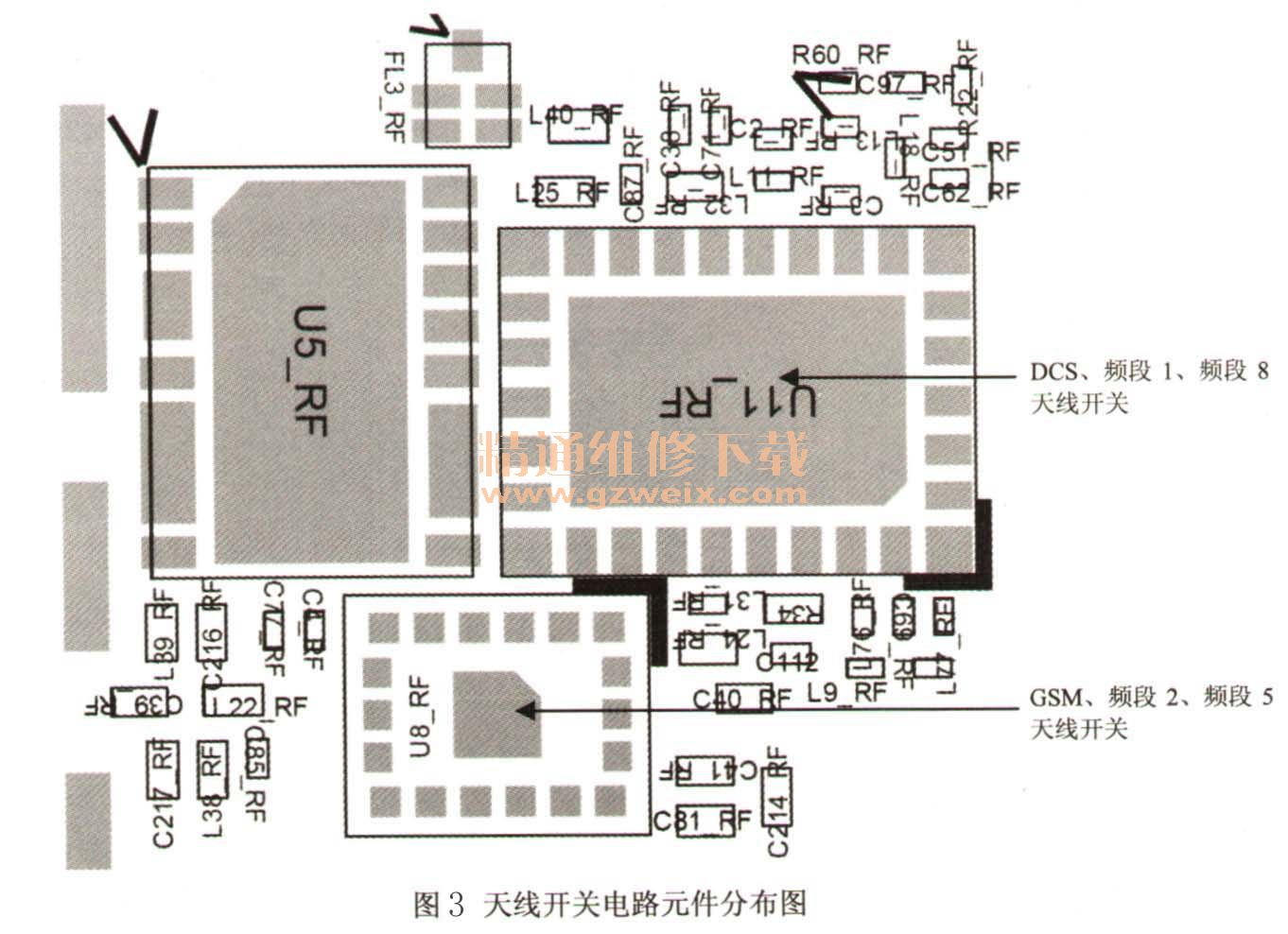

    天线开关电路元件分布图如图3所示。

     3．射频处理器电路维修
    iPhone 4S手机射频处理器电路集成度高，在信号处理部分，除了输入GSM射频信号外，接收和发射基带信号、3线总线控制外部几乎找不到测试点可以测试。所有在维修射频处理器故障时，如果天线开关输入到射频处理器U2的信号正常，一般补焊或更换射频处理器。
    4．功率放大器电路维修
    功率放大器电路出现故障，可引起手机拨打电话困难，不能进入服务状态、无发射等问题。

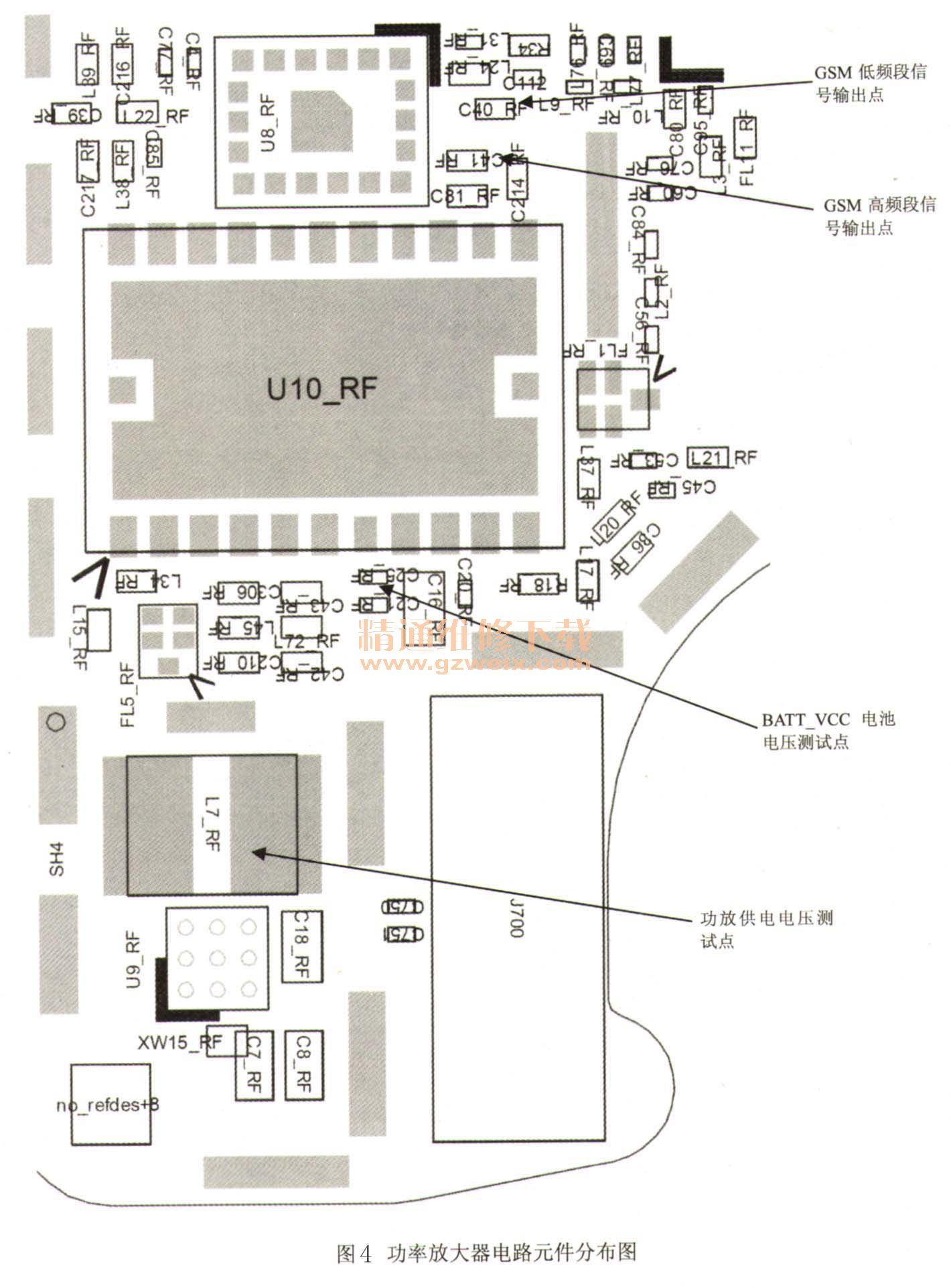

    功率放大器电路元件分布图如图4所示。
