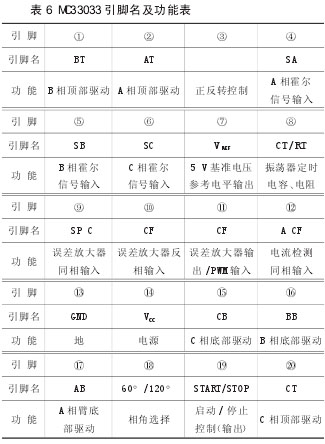

PWM 控制芯片 MC33033 引脚名及功能见表 6 所示。

7. PWM控制芯片 MC33035

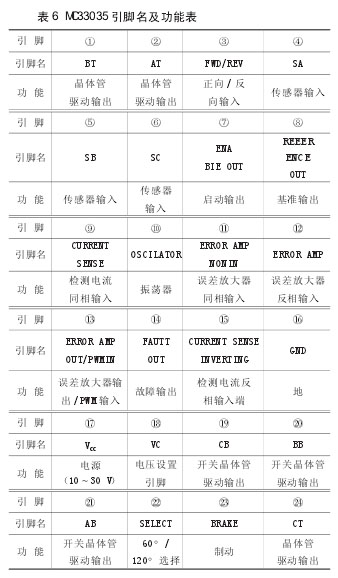

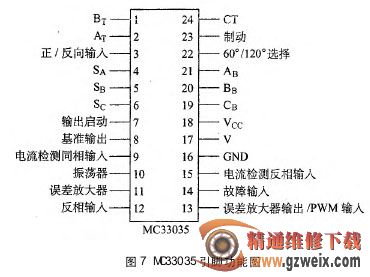

MC33035 是摩托罗拉公司早期生产的一种性能优异的单片无刷直流电动机控制信号处理器，它内设转子定位解码器、低电压切断、基准调节器、误差放大器、振荡器、末级驱动等，引脚功能如图 7 所示。其引脚名及功能见表 7 所示。

8. PWM控制芯片 SG3524

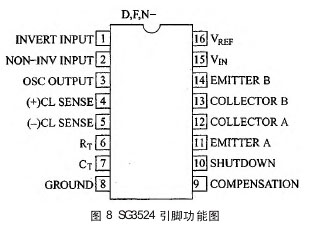

SG3524 是一种双端脉宽调制（PWM）控制电路，芯片可在 8～40 V 电压范围工作，并且具有欠电压、过电压等保护功能。它的内部由：振荡器、稳压器、触发器、放大器等构成，其引脚功能如图 8 所示。
