解析OK(i冲电气)-53305C型票据打印机电源电路的结构原理(上)
来源:本站整理  作者:佚名  2012-10-01 11:15:11

1. 电路组成及工作原理

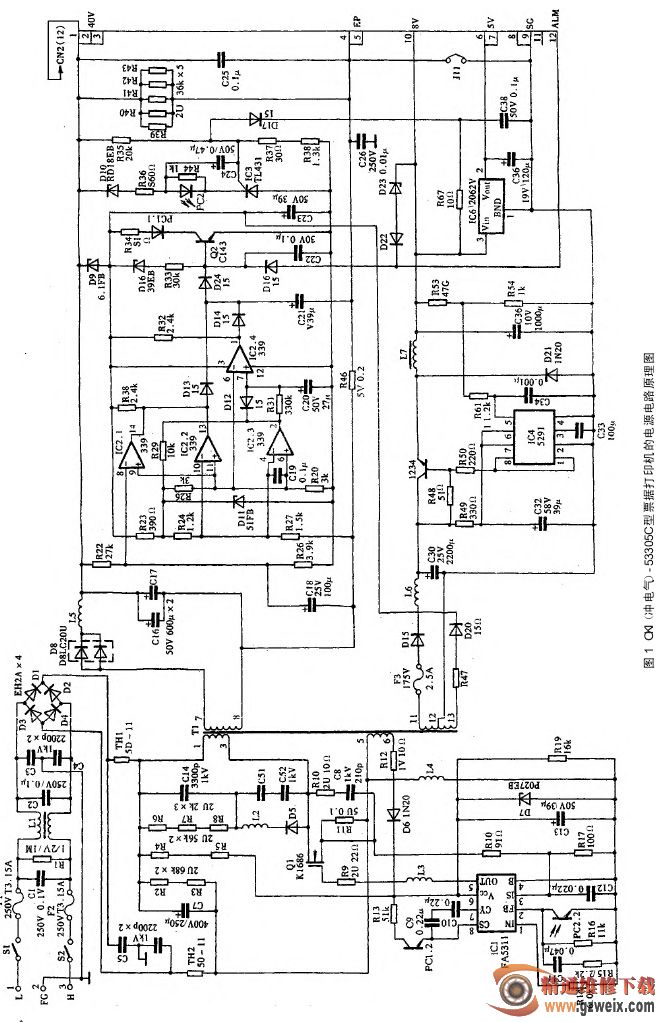

OKI(冲电气)-53305C型票据打印机电源主要由主开关电路、浪涌吸收电路、+40 V 恒压电路、过流和过压保护电路、+5 V 输出电路、+5 V 输出控制电路及+40 V 恒压控制电路等部分组成,具体电路如图 1 所示。



现从维修角度出发,将其各单元电路的工作原理简述如下:

( 1) 主开关电路、浪涌电压吸收电路的结构原理与工作过程



电源接通时,经由二极管 D1~D4 组成的桥式整流器和电容 C7 滤波后的高压直流电(约 +300 V),通过降压电阻 R4、R5 及滤波电容 C13 给开关电源控制电路ICl 的⑥脚提供初始工作电压(约 +18 V),IC1 内部电路开始工作,最后通过 ICI 的⑤脚输出开关控制信号,使主开关管 Q1 导通和截止。Q1 导通时,开关变压器 T1初级绕组①~③上产生一个“上正下负”的电势,与此同时在绕组⑤~⑥上也产生一个感应电势,经二极管D6 整流后,给 ICl 的⑥脚提供工作电压。



Q1 导通时,输入电压的能量储存在开关变压器 T1的初级线圈①~③绕组上,此时其次级线圈⑦~⑧、11~12~13由于二极管 D20、D15、D8 处于反偏压状态而无输出。Q1 截止时,储存在开关变压器中的能量便通过 D15、D20、D8 正向释放。电路中二极管 D5、电容C51、C52、电感 L2 和电阻 R6、R7、R8 组成浪涌电压吸收电路。Q1 截止时,由于开关变压器的初级线圈中电感的存在,会产生很高的反向浪涌电压施加到 Q1 的漏极(D)上,设置缓冲电路的目的是:让浪涌电压的能量首先经 D5 储存在 C51、C52 中,然后泄放到 R6、R7、R8 中。



( 2) +40 V恒压电路的结构原理与工作过程

Q1 正常启动后,开关变压器 T1 的次级线圈⑦~⑧上产生的感应电压经二极管 D8 半波整流,再经滤波电容 C16、C17 滤波后,输出 +40 V 直流电压。为了保持+40 V 输出电压的稳定性,在其输出电路中设置了由可控调节稳压器 IC3、电阻 R35、R37、R38、光电耦合器PC2 组成的 +40 V 恒压电路。



其稳压原理是:+40 V 输出电压(Vo)在电阻 R37、R38 上取出采样电压,其电压值为 VIC3=Vo×(R37+R38)/(R35+R37+R38),VIC3经 IC3 和 PC2 反馈到 IC1 的②脚。当输出电压 Vo 升高即 VIC3增大时,IC3 导通,此时流过“光耦”PC2 内的发光二极管电流增加,使光电接收管导通,将 IC1 的②脚电位拉了下来,最后使得 Q1 截止,缩短了加载到 T1 的初级线圈①~③上的电压 VIN的时间,从而降低了线圈⑤~⑥上的感应电压,结果Vo 又回到了原来的正常值上。



( 3) 过流保护电路的结构原理与工作过程

由于某种原因使得 Q1 的漏极电流增大时,其源极(S)电流也随之增大,在其源极负反馈电阻 R11 上产生电压降,这个电压降经过电阻 R10 送至 ICl 的③脚,也即送至 ICl 内的限流检测输入端,再通过 IC1 内的保护电路后,使 Q1 截止,主开关电路停止工作,从而达到保护 Q1 的目的。
