本文介绍了2009款雪佛兰科鲁兹安全气囊中各个安全气囊的展开方法， 详细叙述各个安全气囊车外展开程序、车内展开程序的具体操作步骤，并对安全气囊展开时的注意事项进行了说明。

The author introduced the deployment method of each airbag on CHEVROLET CRUZE of year 2009style, described the operation steps of deployment in-car and out of the car, and talked about the points for attentionin deployment.

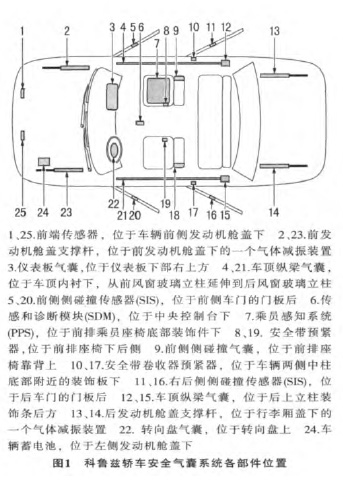

2009款科鲁兹轿车在全车多个部位都设置了安全气囊 （图1）， 包括转向盘气囊、 仪表板气囊、 左前侧侧碰撞气囊、 右前侧侧碰撞气囊、 左侧车顶纵梁气囊、 右侧车顶纵梁气囊等。

当报废带有安全气囊系统的汽车或转向盘安全气囊时， 必须引爆安全气囊， 以免安全气囊误引爆而引发事故。 在车辆的正常使用期限内， 某些情况下也可能会要求报废处理安全气囊系统中有效且未展开的安全气囊。 在展开安全气囊时要特别小心，且不要使用常规的报废处理方法处理有效且未展开的安全气囊。 因为安全气囊展开时会快速产生气体， 在意外展开的情况下， 产生的气体可能会使气囊或气囊前的物体弹射出去。

科鲁兹安全气囊系统中的充气模块可以采用两种程序去展开： 车外展开程序、 车内展开程序。 至于使用何种程序展开气囊， 则要看对车辆的最终处置方式。

1 车外展开安全气囊

1.1 采用情况

科鲁兹安全气囊系统中的转向盘安全气囊、 仪表板安全气囊和车顶纵梁安全气囊均可采用车外展开程序进行处理。

当车辆需要返修时，若遇到以下情况，应在车外对以上安全气囊进行展开处理： ①在执行安全气囊系统诊断时， 发现安全气囊有故障； ②安全气囊表面有损坏、 刮伤或者开裂现象； ③安全气囊引线损坏； ④安全气囊连接器、 连接器端子损坏。

另外， 在对有故障的安全气囊进行展开和处理时， 还要满足零件保留期限要求。

值得提醒的是， 科鲁兹车上使用的转向盘和仪表板安全气囊均为双级安全气囊。 双级安全气囊以1级方式展开后， 则2级展开功能可能仍然有效。 如果需要报废处理双级安全气囊， 则两个展开回路都必须通电， 以展开气囊。

1.2 车外展开工作步骤

1） 将点火开关置于OFF位置， 拆下安全气囊。

2） 在通风良好的车间空闲区域或铺过路面的户外， 清理出一块直径约为1.85m的空地， 把安全气囊放在空地的中央。

3） 清理要实施展开的区域或易燃物体。

4） 展开转向盘安全气囊时， 一定要使塑料装饰盖面朝上， 并远离表面。

5） 车外展开仪表板安全气囊时，按以下步骤进行 ：

①将专用工具EL-39401-B夹具放在清理好的空地的中央，向展开夹具中加入水或沙子； ②使用合适的螺母和螺栓，将仪表板安全气囊安装至展开夹具 ，使塑料装饰盖面朝上， 如图2所示； ③将仪表板安全气囊固定到展开夹具上， 所有紧固件一定要牢固。

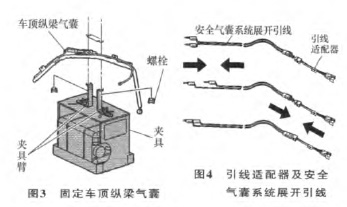

6） 车外展开车顶纵梁安全气囊时， 按以下步骤进行： ①将EL-39401-B夹具放在清理好的空地的中间， 向展开夹具中加入水或沙子， 以提供夹具在展开时足够的稳定性； ②使用合适的螺母和螺栓， 调节并将夹具臂固定到展开夹具， 如图3所示；③连接展开夹具中的车顶纵梁模块， 并牢固拧紧所有紧固件。

7） 检查EL-38826线束和相应的引线适配器是否损坏。 必要时更换。
