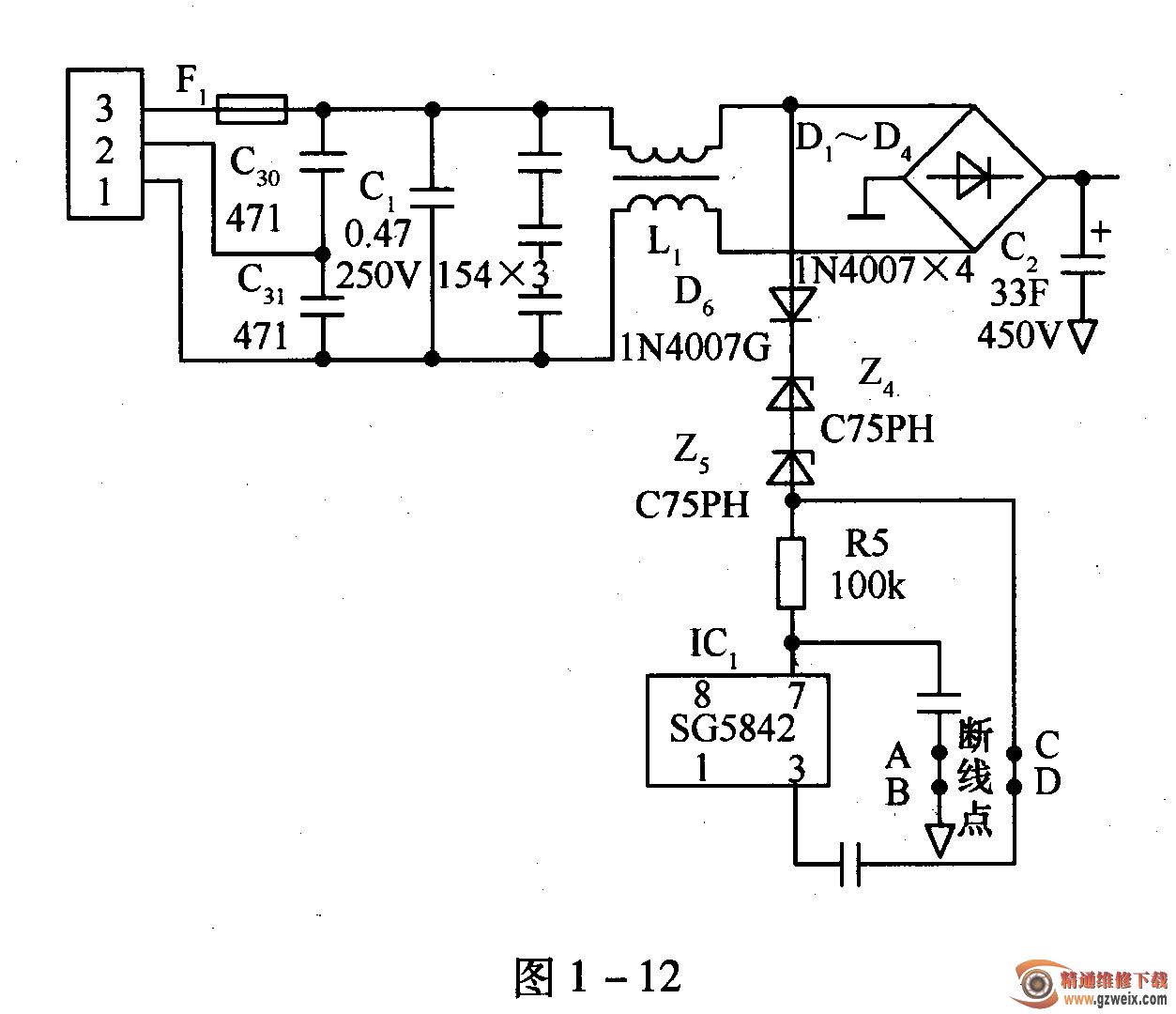

检查与分析：经开机检查电源适配器＋33V和＋15V输出电压为零。小心打开电源适配器外壳，焊开PCB背面的屏蔽板，发现PCB上相邻很近的两条铜箔已经烧断，有关电路如图1-12所示，编号及型号为PCB上标识的，没有编号或型号参数的是焊在背面的贴片元件。图中的A,B,C,D段便是烧断的铜箔。用数字万用表对电路进行检测，除F1断路、Z4和Z5击穿外，其他元件未见异常。

    分析原理可知，z4和Z5应为过压保护元件，型号C75PH，为75V稳压二极管，两管串联后稳压值约150V。其保护过程是当220V交流电压因某种原因升高后，经D6整流后的电压使Z4和Z5击穿，经R5限流后使1C 1的7脚电压升高，从而使IC，停止工作。正常情况下Z4和Z5应是不工作的，相当于开路状态。

    检修结果：换上两只75V稳压二极管后，再用导线连好A,B和C,D部分，换上F1，通电试机，+33V和＋15V电压已稳定输出，故障排除。
