谈喷墨打印机的结构及工作原理（上）

来源：本站整理作者：佚名 2013-02-22 08:32:54

BJ喷墨机这种喷墨原理，使得墨水的喷射快速可控，它既节省墨水，又简化了喷头的结构，而且可以实现高速打印。

2.BJ喷头的制作

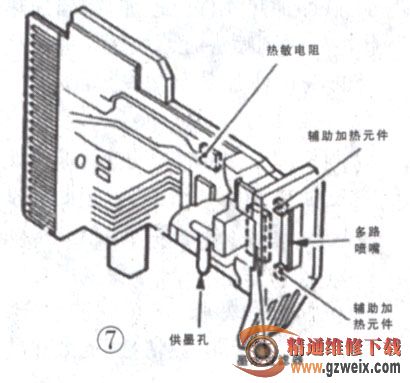

其外形如图7所示，制作上采用了半导体薄膜工艺，喷头喷嘴的制作过程如图8a,8b所示。

首先在衬底硅片上氧化生成二氧化硅绝缘膜，然后在真空环境下，在二氧化硅膜上镀一层金属，经过半导体制作工艺中的光刻手段，形成加热电极的矩阵图形，在加热器部位制作加热元件。

在上述基础上经“淀积”形成一层耐热的保护层，然后在上面涂敷一层光敏树脂层，用光刻工艺刻制出喷嘴壁，形成喷嘴腔（“光刻工艺”即用高能量的激光束在光敏树脂层上进行刻制。光敏树脂是对激光敏感的一种化学物质，在高能量激光束的照射下被烧蚀。再经过化学清洗，在特定的化学溶剂中将被烧蚀的部分清洗掉；并使未被激光照射到的部分保留、增强硬度，这样就形成了“腔体”）。

然后再加一层耐热保护层，最后，将此硅片底部粘接于铝板基座上，顶部粘接到玻璃盖板上，这样，形成一个个相互平行的微小喷头，再将其与其他元件组合后，即完成喷头总成的制作。

3.BJ喷头的喷．墨过程

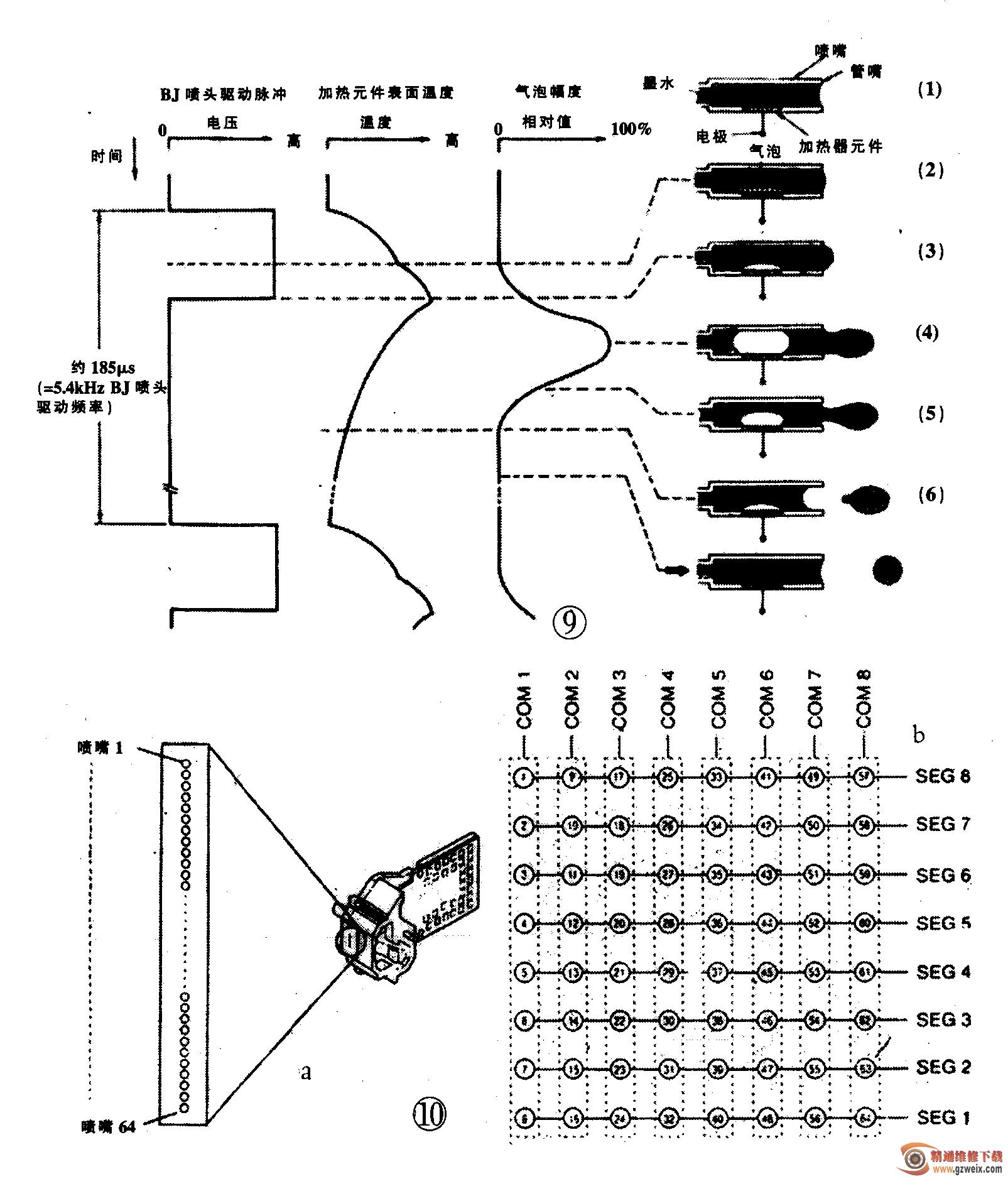

Bj喷头的喷墨过程如图9所示，可分为七步。
