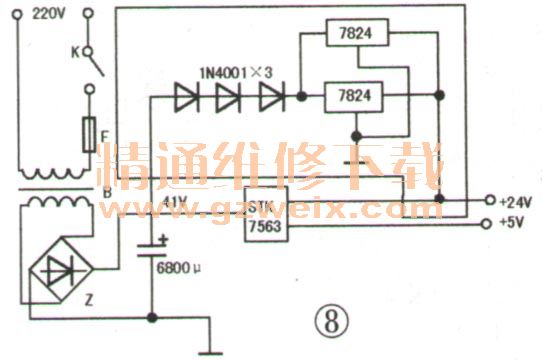

分析检修：根据现象分析，问题一般出在电源电路等相关部位。有关电路如图8所示，由原理可知：220V市电经整流滤波供给厚膜电路STK7563，由它稳压输出＋5V和＋24V电源供整机土作。检修时，打开机盖，用万用表测＋5V输出正常，而＋24V无输出。试用一直流稳压电源代替＋24V供电，机器恢复正常，说明厚膜电路＋24V损坏。因STK7563不易购到，可采用局部修理法，经实测＋24V电源最大输出电压为0.8V左右，用二只三端稳压集成电路7824并联，以保证可靠工作。由于7824的最大输入电压为40V，故用三只1N4001二极管串入7824的输入端，使输入端电压降至39V，如图中虚线内所示。
