故障症状:爱普生FX-85型针式打印机,开机后,指示灯亮,但无反应。
故障原因:厚膜电路+24V损坏。

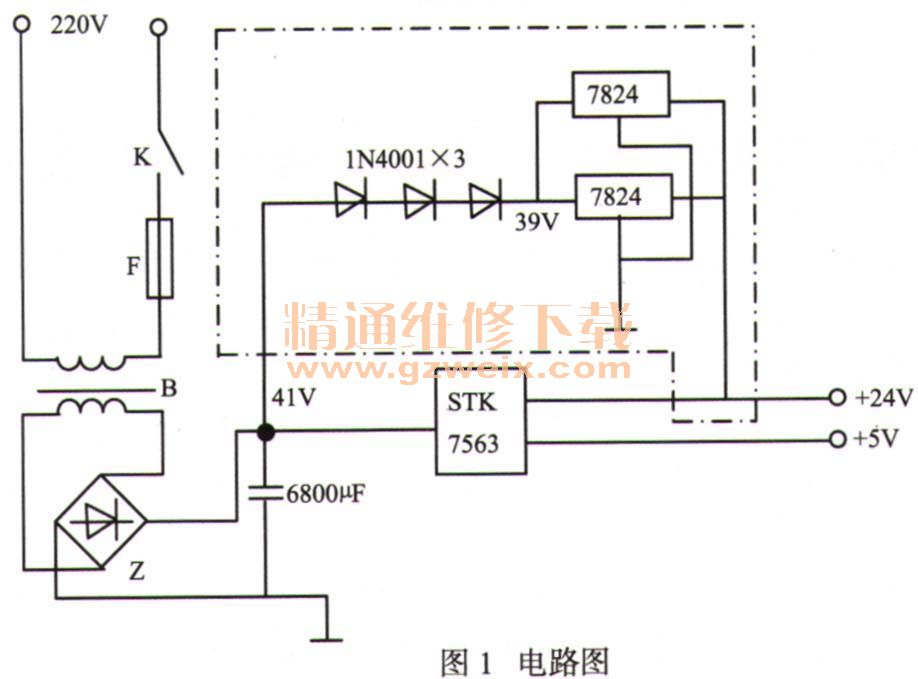

分析检修:根据现象分析,上述故障一般出在电源电路等相关部位。根据原理可知,220V市电经整流滤波供给厚膜电路STK7563,再由厚膜电路稳压输出+5V和+24V电源供整机工作,如图1所示。
检修时,打开机盖,用万用表测+5V输出正常,而+24V无输出。试用一直流稳压器代替+24V供电,打印机恢复正常,说明厚膜电路+24V损坏。由于STK7563不易购买,可以采用局部修理法。经实测,+24V电源最大输出电源为0.8V左右,用两只三端稳压集成电路7824并联,以保证可以正常工作。由于7824的最大输入电压为40V,故用三只1N4001二极管串入7824的输入端,使输入端电压降至39V,如图中的虚线所示。经过上述修复后,开机测试,故障排除。
