2．装纸机构（ASF装置）
     装纸机构位于打印机后面。装纸机构装入ASF装置中的纸张并将纸张拉到PF辊。
     如果装入了150张标准普通纸，用户通常可从ASF的厚度标记来查看是否装入了150张纸。但是，假设有些用户强行加入了多于150张的纸张，此时，ASF导纸器就会起到数量锁定作用，使装入纸张的数量不能超过150张，从而避免了打印机在进纸时可能出现的问题。结果是这种锁定形式迫使用户不得不拿走多余的纸张。
    ASF支撑导纸器的另一个作用是，在进纸过程中回纸杆迅速跳回时，将ASF支撑导纸器带回原位，从而可以避免一次同时进入多张纸，因而提高了进纸的可靠性。
    ASF装置是专用于本产品的新型设计，它由LD辊、回纸板、ASF机架、纸架等组成。此ASF装置的主要特点是，在其内部未使用HP传感器而只使用了一个LD辊。
   PF电机将驱动力传递至ASF装置端。但是，变速杆和离合器机构可以控制PF电机对LD辊的驱动开关并能改变电机的转动方向。
    3．纸张检测传感器
    纸张检测传感器确定是否有打印纸正确放在进纸器托盘上，使进纸器能够正确地进纸。打印机的纸张检测传感器一般有三种：由簧片开关构成的纸张检测传感器、由光敏遮断器构成的纸张检测传感器和装有反射式光敏传感器构成的纸张检测传感器。其中装有反射式光敏传感器构成的纸张检测传感器是目前打印机使用最多的一种传感器。
    这种传感器的特点是：当打印机有纸时，传感器中的发光二极管发出的光束经由打印纸反射到光敏三极管上，光敏三极管由此而导通并输出低电平信号PE给CPU的某输入端口；当打印机无纸时，光敏三极管因接收不到二极管发出的光束而截止，输出高电平信号，CPU接收到这个高电平信号后，根据打印机控制程序的要求停止或终止打印机的当前打印，并发出缺纸的指示灯信号。
    如果纸张检测传感器在执行装纸过程中检测不到纸张，打印机便认为出现了“缺纸错误”。如果在纸张完全排出后纸张检测传感器仍检测到了纸张，打印机便认为出现了“卡纸错误”。
 同样，如果在纸张完全排出后纸张检测传感器检测到了更长的纸张，打印机便认为出现了“多页共进错误”。
    4．输纸步进电机
    喷墨打印机的输纸系统一般采用一台四相输纸步进电机，步进电机每转动一个角度，通过打印辊可进纸或退纸一格。输纸步进电机的工作主要是在脱机状态下对应操作面板上“进纸”键，做正向或反向输纸；与电源键配合进行自检；在打印完一行后，在换行命令的控制下将打印纸移动一行的距离。除完成上述功能外，还用于驱动抽墨机构。
    5．导纸板

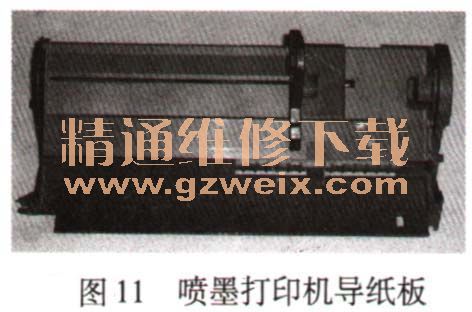

    导纸板的作用是放置打印纸，并在打印进纸时抬起，使打印纸紧贴导纸滚轮准备进纸，如图11所示为导纸板。

   6．导纸滚轮

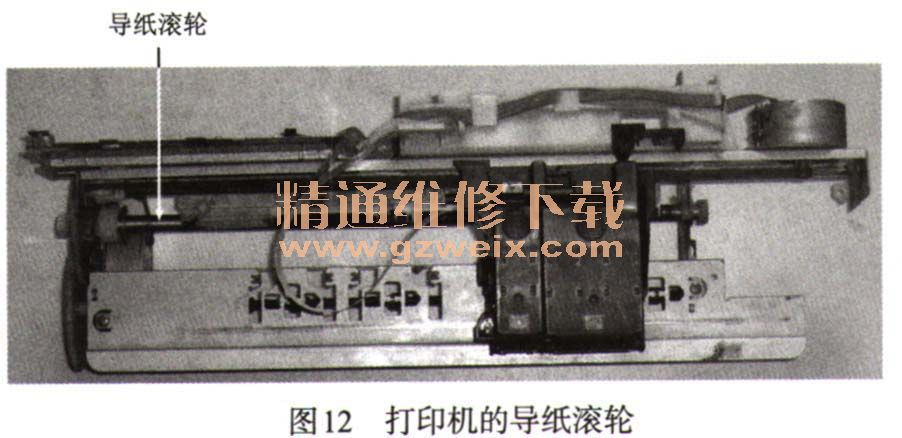

   导纸滚轮也叫搓纸轮，它的作用是在输纸电机及减速齿轮组的带动下转动并带动打印纸进入打印机内部，并在打印完一行后带动打印纸向前移动一个单位，继续打印。如图12所示为打印机的导纸滚轮。

    7．减速齿轮组

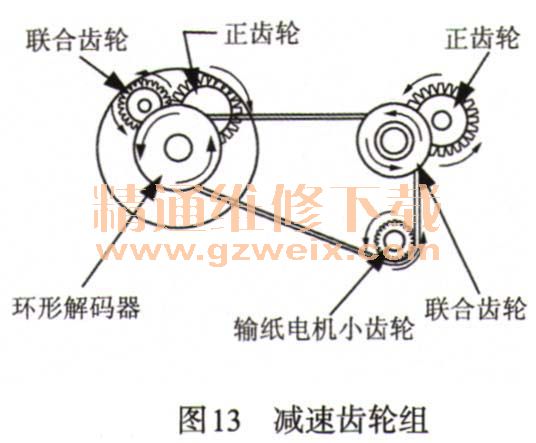

    输纸电机的转子的转速非常快，不适合输纸。实际使用中，通常在输纸电机的转子上连接一组大小不同的齿轮，通过齿轮转动降低输纸机构各个部件的速度，以实现正常打印。如图13所示为减速齿轮组。

    8．塑料压纸片
    塑料压纸片的作用是在导纸滚轮将打印纸带到打印机内部后，压住打印纸，使打印纸平整无褶皱，只在打印头下方稍稍露出一点准备受墨。
   9．导向轴

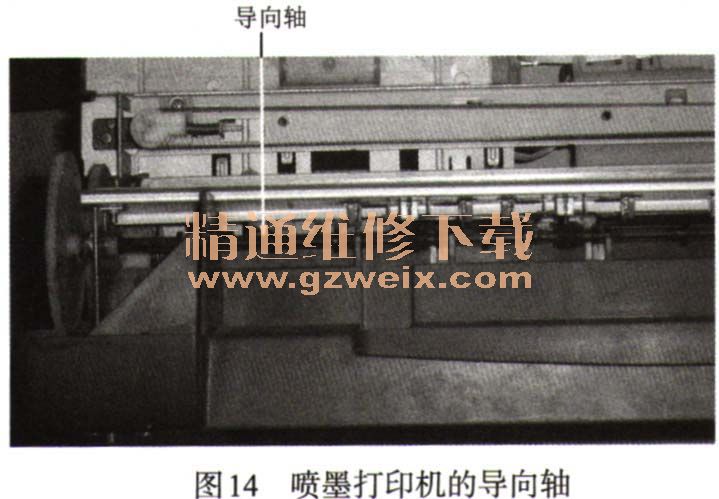

   导向轴的作用是在导纸滚轮的带动下，使不断前进的打印纸最后通过导向轴和棘轮之间的缝隙，从面板的出纸口伸出。如图14所示为喷墨打印机的导向轴。

   10．输纸机构的工作原理
   喷墨打印机的输纸机构是通过齿轮组实现打印纸张传输的。由进纸电机的组合齿轮和切换齿轮组分别带动出纸辊齿轮和输纸辊齿轮工作，再由输纸辊齿轮将动力传递给泵组件以及切换齿轮组件和搓纸辊齿轮，使打印纸张能通过搓纸辊进入打印纸路，经过喷墨头打印后送出打印机。
