2.5 墨水系统
墨水系统机构由墨水盒机构、吸墨装置（包括CR锁定杆）和封盖机构组成。墨水系统机构驱动吸墨装置将封盖压至打印头，从而使墨水从墨水盒、打印头存墨腔和封盖中喷到废墨水垫上。
1．墨水盒机构
墨水盒机构由墨水盒电机（CR电机）、墨水盒装置（包括打印头）、CR定时带、CR导轴、CR导向框等组成。与先前的机型相比，此机型没有HP传感器，因此，当墨水盒装置因步调不一致而滑到了右侧时，打印机便检测墨水盒的初始位置。墨水盒机构通过墨水盒电机驱动墨水盒前后移动。打印机上装有用以驱动CR机构的DC电机。

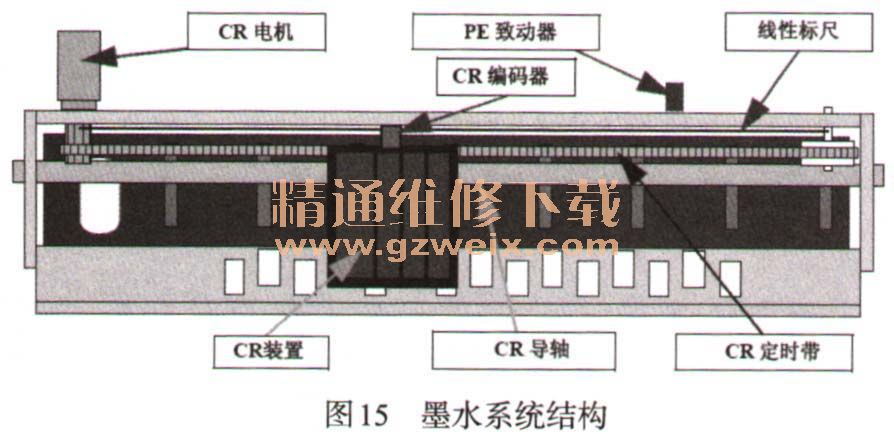

由CR电机产生的驱动通过CR定时带被传递到CR装置。当固件判断出墨水盒因步调不一致而位于右侧时，便检测CR的初始位置。如图15所示为墨水系统结构。
2．吸墨装置和清除器机构
吸墨装置是由PF电机驱动的。PF电机通过齿轮将驱动传递到进纸机构和吸墨装置。吸墨装置和清除器机构根据PF电机的转动方向动作。在来自送纸电机或者是泵墨专用电机的驱动力下，转动增压滑轮，附着在滑轮上的驱动辊开始挤压墨管。墨管被驱动辊挤压时，其体积发生变化，恰好在驱动辊后形成一个真空，使墨水进入墨管。同时，在驱动辊的前方产生的压力将墨水向前送。墨水是否被吸入取决于滑轮的转动方向，通过切换泵电机的转动方向，吸墨操作可以在彩色打印喷头泵附件和黑色打印喷头泵附件之间切换。如图16所示为泵组件的工作过程。
清洁器机构结合于泵组件内，该装置主要由打印头清洁器、离合器和泵管等几部分组成。
清洁器机构的工作原理是：如果泵驱动电机转动产生吸墨操作，泵组件中的泵齿轮通过一个离合器将打印头清洁器移动到字车组件的移动范围内。通过字车组件的左右移动，打印头清洁器可以清洁打印头和喷嘴表面。相反，当泵墨电机按相反方向转动时，打印头清洁器就脱离字车组件的移动范围。

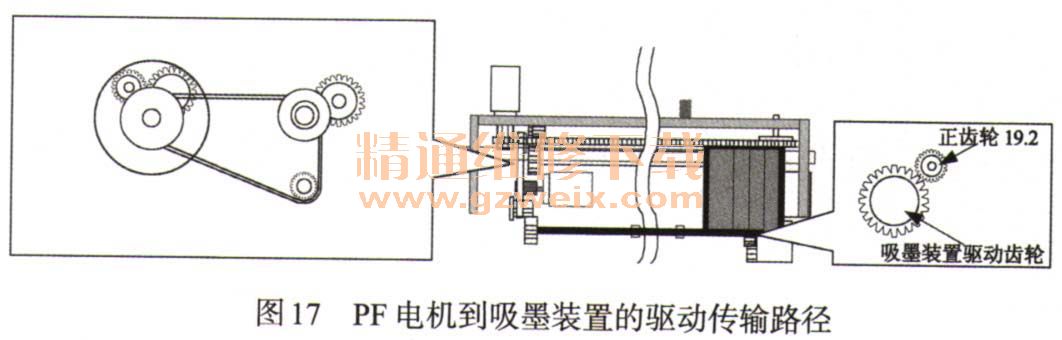

当打开喷墨打印机的电源后，喷墨打印机的打印头在字车的带动下，移动到打印头清洗装置上执行自动清洗打印头程序，打印头清洗系统中的吸墨机构开始对打印头进行吸墨、清洗。清洗结束后，打印头的喷嘴被密封橡胶件密封住，以保证打印头喷嘴的清洁，并随时准备打印。如图17所示为PF电机到吸墨装置的驱动传输路径。
3．封盖机构
封盖机构将打印头用封盖器盖住，防止当打印机处于待机模式时或打印机关闭后，喷嘴处墨水因水分蒸发而赫度增大。封盖机构使用的是无阀封盖系统。在有些打印机中，吸墨装置的设计采用了空气阀装置，打印头只能在空气阀打开时吸墨，并且墨水仅喷在封盖内。打开幸气阀后，负压力减小的同时，仅封盖内的墨水喷出（并不是从墨水盒或打印头存墨腔中吸墨）。但采用无阀封盖系统后，这一步操作便可以在封盖外部完成。
CR移动到封盖组件的左侧，同时，吸墨装置在封盖内部吸墨。如图18所示为封盖机构。
当字车移动到初始位置、字车组件推动泵附件的滑动杆、泵附件将按图18所示箭头方向升起、打印头与泵附件紧紧贴合时，可以紧密连接打印头和泵附件。
目前，泵附件有两种类型：单泵类型（如图18所示）和双泵类型。如今，打印头的发展趋势是做得越来越大，因为大多数打印机型号都是弹头结构，所以最为常用的泵附件类型则是单泵类型。
泵附件的工作过程为：当泵组件与紧贴在打印头上的泵附件一起运行时，空气阀关闭，此时产生真空将墨水吸出，因此，此时空气阀处于关闭状态。吸墨后，在泵还紧紧固定在打印头上时，如果空气阀打开，只有泵内的剩余墨水被吸出，该操作称为开放吸墨。在没有配备空气阀的机型中，如果执行开放吸墨，字车组件将会移动到泵附件的左边，然后，泵组件就会在没有将泵附件紧贴在打印头的情况下吸出剩余墨水。
