3.5 检测电源电路的滤波电容

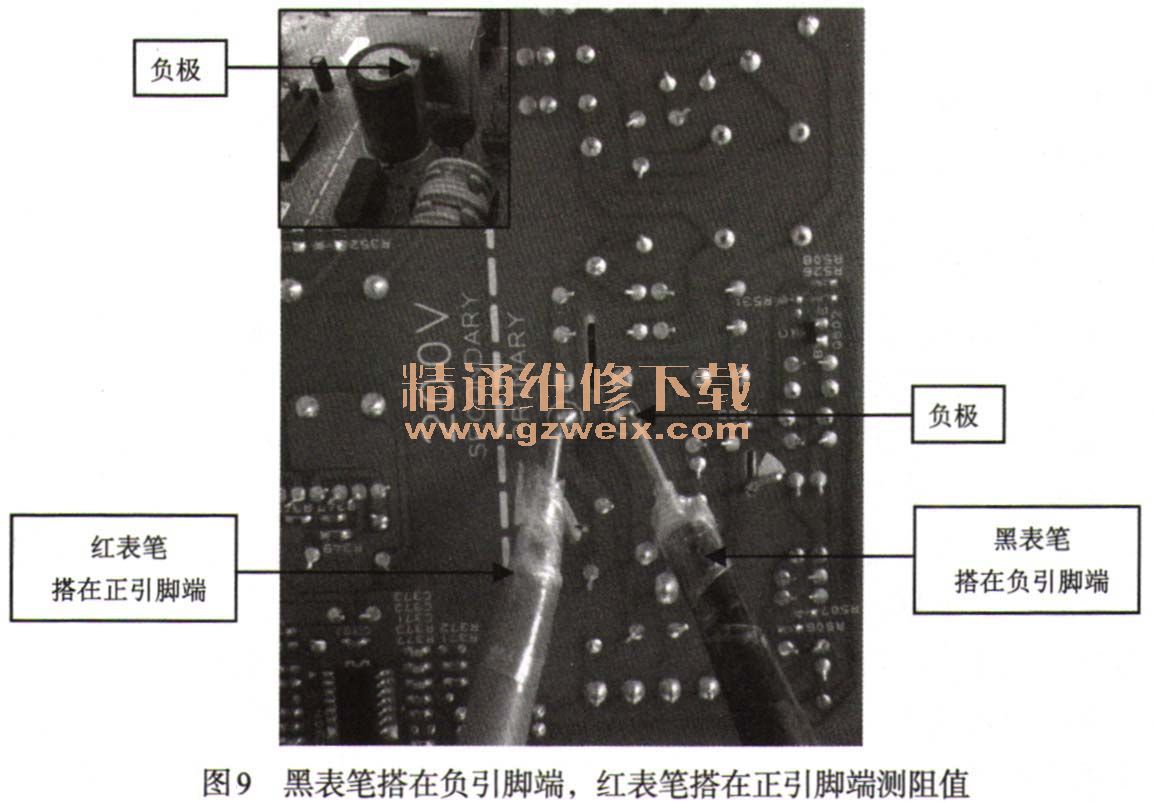

步骤01 将黑表笔搭在滤波电容的负引脚端,将红表笔搭在正引脚端,如图9所示,测其阻值。
步骤02 交换表笔进行检测,如图10所示。如果万用表指针摆动后停留的指示位置电阻值过小,则表示滤波电容损坏。
3.6 开关管被击穿损坏故障
开关管被击穿短路在检修中是难度最大,也是最令入头痛的故障。一般情况下,开关管击穿短路,往往会连带损坏脉宽控制管及过流保护取样电阻。但只要掌握方法技巧,维修也不是一件难事。
发现开关管击穿后,先不要急于更换,要先查清原因。造成开关管击穿损坏的原因主要有以下几方面。
1)稳压控制回路有开路性故障。
2)尖峰吸收电路发生故障。
3)交流供电过高。
开关管被击穿短路故障的测试及维修方法如下。
步骤01 在不加电情况下,用电阻法对稳压控制电路中的元件进行逐一检查,检查要仔细,否则会发生再次击穿开关管的事故。
步骤02 用电阻法检查输出端对地阻值,检查负载是否正常。如果对地阻值为0或很小,则负载有短路故障,检查排除负载故障。
步骤03 如果负载正常,接着检查可调电阻器VR101、稳压管D105、光电耦合器是否正常。如果不正常,更换损坏的元器件。
步骤04 如果步骤3中的元器件正常,接着检查D9、 D4、 VR1及脉宽调控管Q2是否正常。如果有损坏的元器件,更换即可。
步骤05 如果没有发现故障元件,还要检查尖峰吸收电路元件(C8、R3)。当完成以上检查并更换损坏元件后,可装上开关管进行通电试机,注意不要接打印机负载。
元器件代换原则如下:首先辨认损坏元件的型号,从参数手册中查看其主要参数。从备有的元件中挑选与损坏元件主要参数相近的元件,代换损坏元件。代换时,元件引脚排列有可能不一样,一定不能装错引脚。
