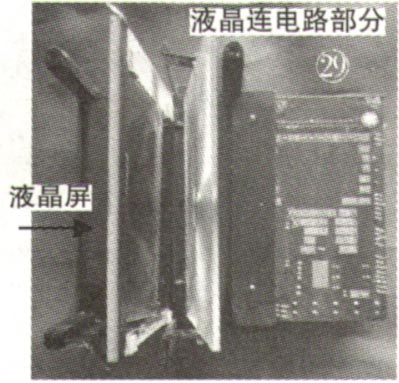

继续清洗液晶屏，清洗液晶屏时要小心，用力适中，用镜头布蘸少许镜头专用清洗液清洗，用镜头布单向擦拭液晶屏，不要来回拉动防止把液晶屏划伤，详见图29所示。

    清洗固定在电路和支架间的梯形纠正镜片，详见图30所示。

    用尖嘴镊子把固定镜头的螺丝旋转掉，详见图31所示；

    拆卸开了后的不同结构的镜片，详见图32所示；

    清洗镜头要特别注意：镜头里有3片不同结构的镜片，每片镜片的反、正面不一样，从前端开始数，第一片是凸镜，正、反凹凸不一样，凸的弧线大的装前面，中间是凹镜，凹镜凹的弧线大的装后面，第3片是凸镜，正、反凹凸不一样，凸的弧线大的装后面（投影的方向），如果正反面安装出错，投出的画面会模·糊不清，调整镜头也无法改善！
    清洗干净的螺纹透镜取下镜片、偏振片、镜头，详见图33所示。

    第三步：组装

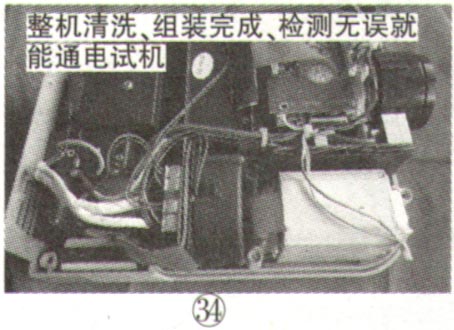

    按拆卸时的先后顺序把所有组件安装到外壳里，详见图34所示。这里也没有什么需要特别注意的，全部安装到位后，还要仔细检查一遍每个部件是否安装到位，插件是否正确，检查无误后就可以通电试机了。

    风扇、镜头、滤色片、透镜、液晶屏、灯室等周围灰尘大量沉积，主要原因还是与投影机的光箱部分密封不严，液晶板冷却系统仅使用较简易的单层滤网，导致灰尘从缝隙中进入光箱，易受灰尘污染，并污染到分光镜、滤色片、透镜，致使光线打在液晶板之前已有部分损耗，使液晶板通光效率下降，引起亮度低，显示的画面模糊不清。
