摘要：通过分析当前智能家居存在的诸如价格高、功能多而不实用等问题，本文进行了室内照明无线遥控系统的研究。采用2．4 GHz无线收发芯片A7105，设计了软硬件电路，以LED模拟照明灯，实现了无线遥控功能，并分析了本系统存在的问题及进一步的发展。最后对于本系统成本进行了分析，指出本系统具有低价位的突出优点，为进一步设计实用的室内照明无线遥控系统提供了可能。若后续研究成功后，定会有广阔的应用前景。
关键词：A7105；无线收发芯片；遥控；无线通信

    随着计算机技术、通信技术与自动化技术的发展，照明控制技术有了很大的进步，逐步进入了智能控制时代。传统智能照明控制系统采用总线方式，具有布线麻烦、增减设备需要重新布线、系统可扩展性差、安装和维护成本高以及移动性能差等缺点。智能照明控制系统在逐步进人无线控制时代。文献报道了在ZigBee传感网技术的基础上提出了一种新型的室内智能照明控制系统，但实用的室内照明控制器必须是低价位的，目前基于ZigBee协议标准的无线收发芯片的价格，便宜的也在十几元，这就使得开关结点的价格过高。
    AMICCOM(笙科)公司于2008年推出的一款2．4 GHz无线收发芯片A7105，该芯片低价位的突出特点为其在无线短距离消费市场赢得了巨大的优势。但与ZigBee系列的标准芯片相比，A7105的开发不具备标准协议，这使得其开发难度大大增加，这也是该芯片迟迟未能得到广泛应用的主要原因。本文采用经过二次开发后的A7105无线收发模块，设计了发送与接收端的软硬件电路。发送端通过按键控制来实现数据的发送，接收端接收到信号后，控制LED的亮灭，实现了无线控制功能，为进一步研究实用的室内照明无线遥控系统奠定了良好基础。

1 A7105及无线收发模块
    A7105内含高灵敏度的接收器(1 Mbps@-93 dBm)，在10 m以内的产品应用中可大幅度减低RF的输出功率(0～10 dBm)，以避免射频产品对人体造成可能的损害，同时又能适应50 m一般环境的应用。A7105的所有参数可以通过SPI口配置内部寄存器来进行设置，最高的速率可达500 kb／s，适应4线或3线的SPI控制。另外射频数据的处理有2种模式可供选择：FIFO(利用RF内部的memory先储存要发射／接收的数据)和Direct(直接发射／接收)。A7105内建RSSI，温度传感器，可以用来侦测环境对RF IC的影响，而且也内建1路ADC，作为侦测电压使用。
    A7105芯片的具体特点如下：1)频带为2 400～2 483MHz(ISM频带)；2)FSK／GFSK调制；3)发射电流为19 mA(输出0 dBm)；4)接收电流为16 mA；5)休眠电流<1 μA；6)内置RA振荡器；7)高灵敏度：-99 dBm@250 kb／s，-96 dBm@500kb／s；8)收发独立的64字节FIFO。
    本文使用的是经过二次开发的以A7105为核心的无线收发模块。该模块集成了无线收发的基本元器件，A7105的SCS、SCK、SDI0、GPIO1、GPI02等管脚已预留接口，便于和微处理器相连。模块上带有PCB天线，如果想增大传输距离，也可以外置天线。该无线模块采用直流电源，工作电压为+3．3 V，最大工作电流不超过21 mA，电源可以和别的设备公用，但要注意电源的质量和接地的可靠性。为防止静电或强电击穿，在系统设备中使用时，需要可靠的接地，接地的同时需与市电完全隔离。

2 室内照明无线控制系统

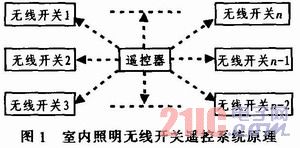

    室内照明无线控制系统由1个主遥控器和多个无线遥控终端(无线开关)组成。由于室内距离较短，故系统拓扑结构采用星型结构，如图1所示。各个无线开关用于控制室内各个照明灯具，在遥控器上有多个按键，用于控制室内的无线开关，从而实现对照明灯具的无线控制。
