奔驰724.0双离合变速器的结构原理与拆装(五)
来源:汽车维修与保养  作者:佚名  2018-09-14 09:02:39



    九、奔驰724.0双离合变速器内部拆装
    前文介绍了奔驰724.0双离合变速器的传动路线和各个挡位工作的电磁阀,本期我们将介绍724.0双离合变速器如何拆解。在前面几期介绍过双离合器和机电控制单元的拆装,故在此不多加介绍,内部的拆装如下文所示。
    1.内部分解

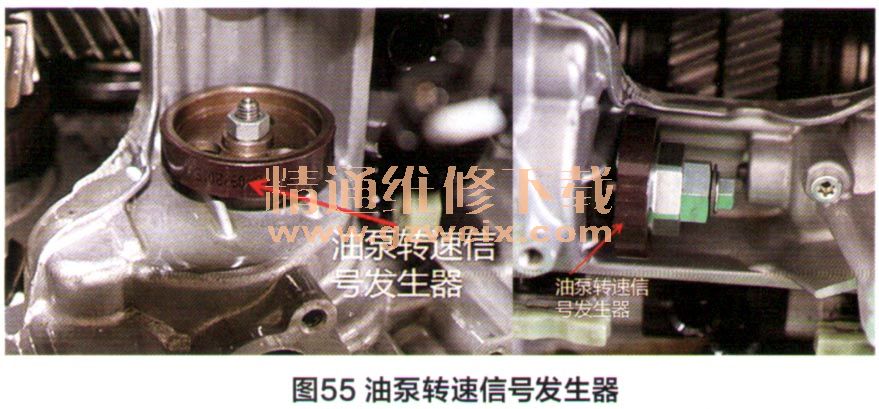

    第一步,使用专用工具,拆卸油泵转速传感器信号发生器,如图54、55所示。

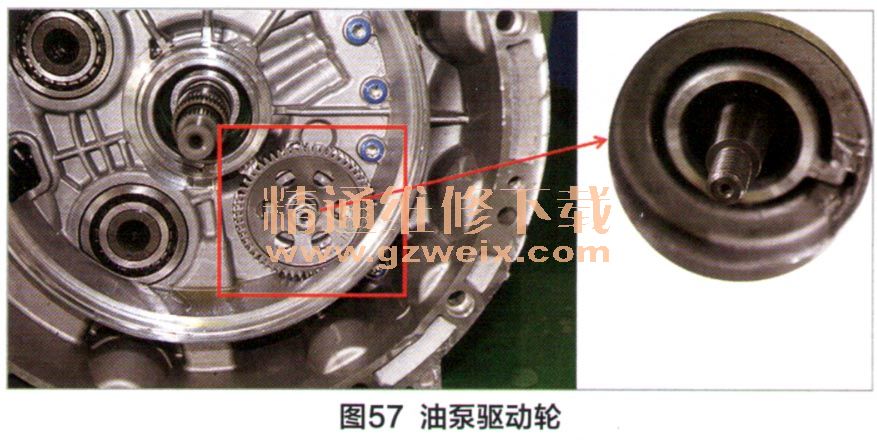

    第二步,拆卸油泵驱动轮。油泵驱动轮与油泵轴是通过过盈配合连接在一起的,拆卸油泵驱动轮的时候,需要使用专用工具才可拆卸下来。如图56、57所示。



    使用专用工具拆卸之前需要先将油泵驱动轮螺丝拆卸下来,如图58所示。

    第三步,拆卸变速器前壳固定螺丝,如图59所示。

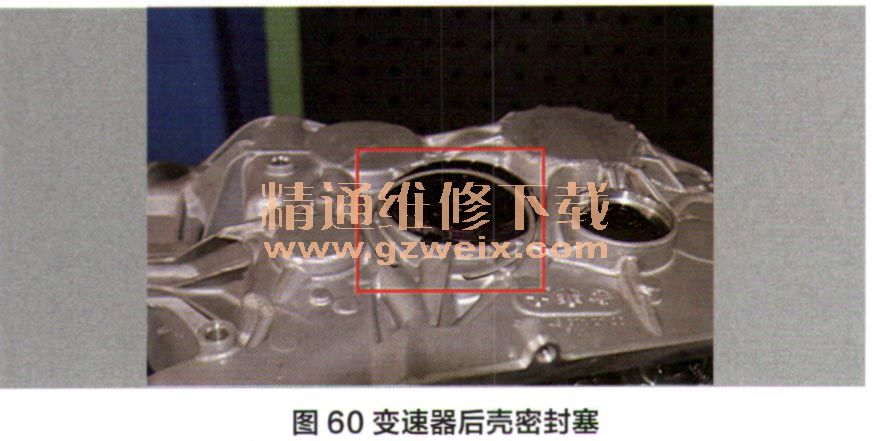

    第四步,拆卸变速器后壳密封塞,取下输入轴固定卡簧,如图60、61所示。
