驱动板的单片机串口接收来外来的控制指令，判断波束控制系统是处在哪种工作状态。如果是联机工作，则SCU接收联机自检指令，读入组件地址、开关状态、发射和接收移相码、衰减控制码，并将这些控制码存在指定的寄存器内，等待通道状态读取指令到达后，将它们回送到运算板，在所设计的控制界面内可以显示，从而得知波束控制系统整个子系统的运行工作情况。如果是模拟子系统控制指令，打开与EPLD之间的通信控制开关，将来自串口的控制指令，经处理发给EPLD。

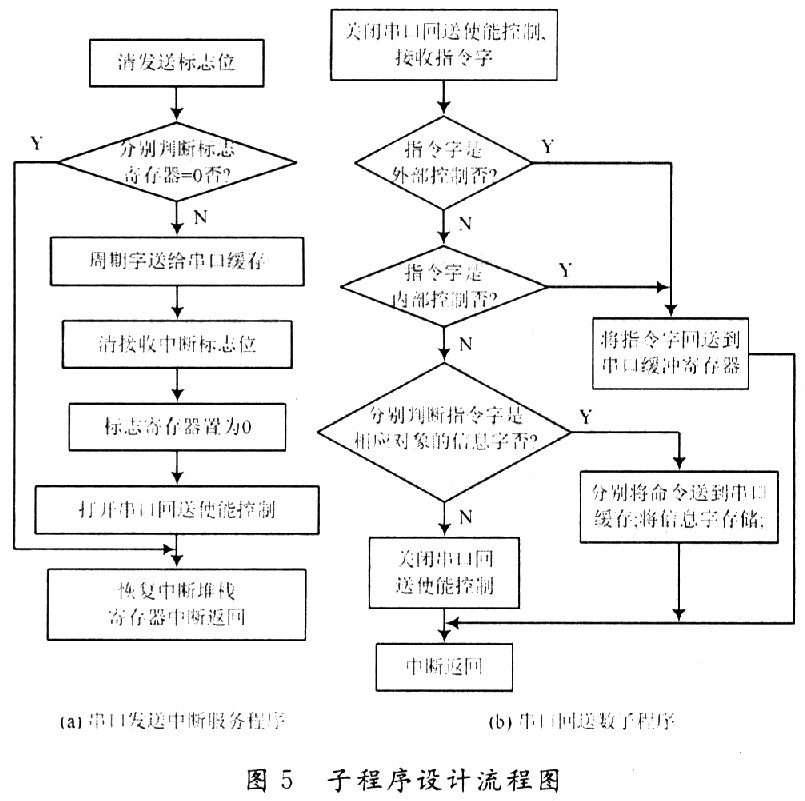

    EPLD也要判断收到的指令来自单片机还是雷达系统，如果是单片机，则接收来自调试计算机的指令；否则，直接接收来自雷达系统的控制指令。单片机的程序设计主要分为四部分：程序初始化、串口接收中断服务子程序、串口发送中断子程序和串口回送数据子程序。后两者子程序设计流程示意如图5所示。其中，指令字包含的信息分别为开关状态码、阵面回数信息、阵面回数状态、阵面自检信息、移相值和衰减值。

    这里仍然选用VB编写调试控制程序，用来模拟产生来自运算板的控制信号，实现对驱动板的调试控制。编写的调试控制程序分为五个模块：控制方式选择、移相角度选择、衰减值选择、定时信息选择、控制码发送和发送数据校对信息显示。

4 结论
    该FPGA程序设计既可满足天线对波束控制0．5 ms内完成运算和传输数据的时间要求，又满足波束控制分系统在线自检；根据工作频率，进行初相位在线补偿；天线相位码随机馈相的功能需求。其调试控制程序，不仅满足单板调试、补偿文件写入或者读出操作的需要，还用于雷达天线暗室测试的控制。同样，单片机和EPLD的程序设计，满足天线组件对波束控制系统装机和测试用同一个程序的要求。调试过程中，两者都有友好的控制界面可操作。
