比例系数太大，致使在未达到设定温度前加热比例过高；微分系数过小，对对象反应不敏感。

②加温经常达不到目标值，小于目标值时间多。

比例系数过小，加温比例不够；积分系数过小，对静差补偿不足。

③基本在控制温度内，但上下偏差大，经常波动。

微分系数小，对及时变化反应慢；积分系数过大，使微分反应被钝化。

④受环境影响较大

微分系数小，对及时变化反应慢；设定的基本定时周期过长，不能得到及时修正。

下面给出PID控制程序：
#ifndef _PID_H__
#define _PID_H__
#include<intrins.h>
#include<math.h>
#include<string.h>
struct PID {
unsigned int SetPoint; // 设定目标 Desired Value
unsigned int Proportion; // 比例常数 Proportional Const
unsigned int Integral; // 积分常数 Integral Const
unsigned int Derivative; // 微分常数 Derivative Const
unsigned int LastError; // Error[-1]
unsigned int PrevError; // Error[-2]
unsigned int SumError; // Sums of Errors
}
struct PID spid; // PID Control Structure
unsigned int rout; // PID Response (Output)
unsigned int rin; // PID Feedback (Input)
sbit output=P1^4;
unsigned char high_time,low_time,count=0;//占空比调节参数
unsigned char set_temper=920;
void PIDInit (struct PID *pp)
{
memset ( pp,0,sizeof(struct PID));
}
unsigned int PIDCalc( struct PID *pp, unsigned int NextPoint )
{
unsigned int dError,Error;
Error = pp->SetPoint - NextPoint; // 偏差
pp->SumError += Error; // 积分
dError = pp->LastError - pp->PrevError; // 当前微分
pp->PrevError = pp->LastError;
pp->LastError = Error;
return (pp->Proportion * Error//比例
+ pp->Integral * pp->SumError //积分项
+ pp->Derivative * dError); // 微分项
}

4. 温度采集电路
热电偶作为一种主要的测温元件，具有结构简单、制造容易、使用方便、测温范围宽、测温精度高等特点。但是，热电偶的应用却存在着非线性、冷端补偿、数字化输出等几方面的问题。设计中采用的MAX6675是一个集成了热电偶放大器、冷端补偿、A/D转换器及SPI串口的热电偶放大器与数字转换器，其电路如图2所示。

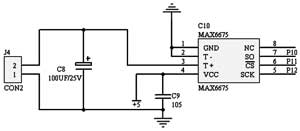

图2 温度采集电路图

MAX6675从SPI串行接口输出数据的过程如下：MCU使CS变低并提供时钟信号给SCK，由SO读取测量结果。CS变低将停止任何转换过程；CS变高将启动一个新的转换过程。一个完整串行接口读操作需16个时钟周期，在时钟的下降沿读16个输出位，第1位和第15位是一伪标志位且总为0；第14位到第3位为以MSB到LSB顺序排列的转换温度值；第2位平时为低，当热电偶输入开放时为高；开放热电偶检测电路完全由MAX6675实现，为开放热电偶检测器操作，T-必须接地，并使接地点尽可能接近GND脚；第1位为低电平以提供MAX6675器件身份码，第0位为三态。

图3   SO端输出温度数据的格式

图4   MAX6675的SPI接口时序
