电路的功能

本电路适用于电阻电桥电路（应变仪、半导体压力传感器等），其电压放大倍数取决于外接电阻RO，当RO=∞时，A=1，RO=0时可获得201倍的放大倍数。即使电桥电路失去平衡，如从零端注入电流，也能进行大幅度的失调调节。

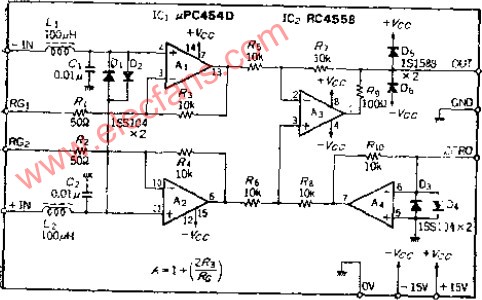

电路工作原理

把滤除高频噪声的LC滤波器接在输入端。因输入电压被二极管D1、D2限幅，放大倍数小时，可把二极管去掉。电路增益由外接电阻RG决定，可用（RO+R1+R2）=2R3/（A-1）公式进行计算。OP放大器A3把差动输入转换成单端输出，因R5~R6阻值均相等，所以其放大倍数为1，如假定R7和R等于R.R5，根据此关系便可设定A3的放大倍数。
