用恒流驱动传感器二极管以实现高精度的温度补偿电压发生电路
来源:本站整理  作者:佚名  2010-06-20 10:44:33



电路的功能

电路的直流漂移往往决定电子电路性能的好坏,若采取某些补偿办法,便可使电路性能提高。虽然电压漂移的方向正、负不定,它取决于所用的IC,但只要变化是线性的,便宜可进行补偿。

电路工作原理

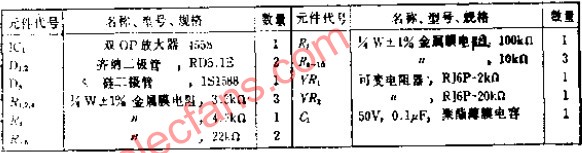

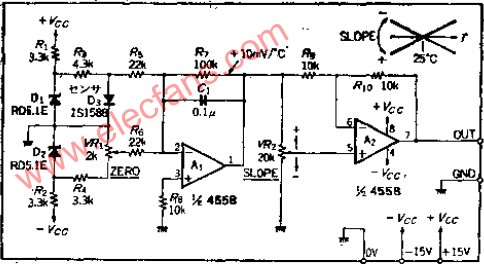

基本工作原理“扩大示波器功能的4/8线扫描转换器”一文相同,但基准电压和温度传感器的接法不同。这里首先产生稳定的2.5V基准电压,给温度检测二极管输入约200UA的恒定电流使其置偏,以获得准确的温度电压输出。

从A1可获得VF-2.2MV/℃的输出,再用VR2调整A2增益,使A2输出为+1MV/℃。
