该电路集模拟、脉冲及数字电路于一体，教学功能多样，而电路结构简单。该控制器不但可以演示各自电路的工作过程。还可以通过演示“步进计数”过程。了解各电路相互之间的关系和影响。同时对模拟信号和数字信号的区别、关系也有较好的展现。
　　

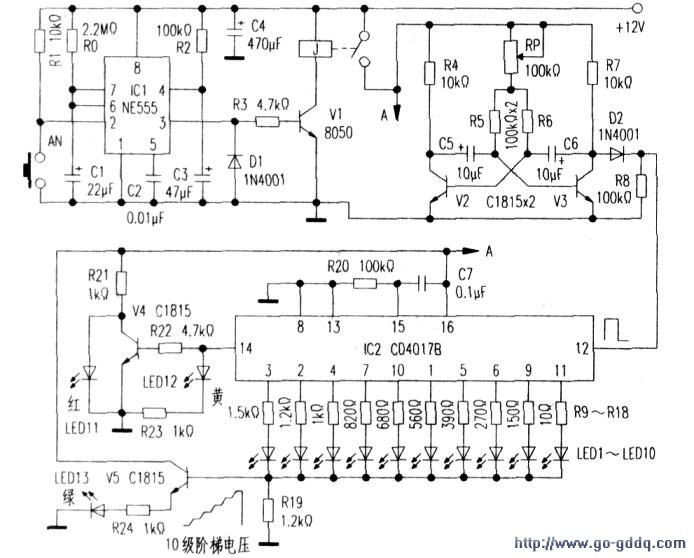

　　该电路由单稳态触发电路、多谐振荡电路、十进制计数器、继电器驱动电路和阶梯电压形成电路等组成。电路如附图所示。

　　1.电路工作原理
　　
　　单稳态触发电路由NE555等组成，多谐振荡器由V2、V3、RP等组成。计数及显示电路由CD4017和LED发光管组成，V1、J组成继电器驱动电路。为后级电路提供电源电压。

　　由NE555时基电路组成单稳态触发电路。暂稳延迟时间由RO×C1决定，这里约为60秒。AN是常开型轻触开关，常态下NE555输出端（3）脚为低电平0V。当AN按下瞬间，（2）脚被AN对地短路，电压降为OV，（3）脚输出转为高电平。V1导通。继电器J得电工作。接通多谐振荡器工作电源。此时多谐振荡器开始工作，即产生并向CD4017的（12）脚（CP端）送入计数脉冲，随着脉冲的输入，CD4017的Q0-Q9分别依次产生高电平，并点亮LED1—LED10。呈步进状态周而复始。由于发光管负端接入V5基极。每只发光管的限流电阻又不同，随着LED1-10点亮顺序的不同，流入V5基极的电流也不一样。事实上是在V5基极形成lO级阶梯电压（附图示），在计数过程中，LED13的亮度也由暗到亮发生跳跃式的变化。循环闪耀。每个循环周期时间由RP控制。这里所用RP为100kΩ。可以调控时间约为1.5s-3s。

　　CD4017的（12）脚为10分频输出端，上半周LED11点亮，下半周LED12点亮。也是循环工作。

　　CD4017的（15）脚R端为高电平复位端，在电源接通之初（瞬间），C7相当于短路。R端得到高电平。随着C7充电的完成，R端电压降为0v，复位完成。CD4017进入正常工作状态。

　　改变发光管的连接顺序，可以形成循环、追逐、放射等多种形式的彩灯效果。将发光管用其他大功率驱动器代换。还可以实现音量控制、调速、公共场所彩灯控制等。

　　CD4017各引脚功能如下：

　　（1）～（7）脚、（9）～（11）脚为计数输出端Q0-Q9；（8）脚为GND地端；（12）脚为OUT10分频输出端：（13）脚为EN触发方式选择；（14）脚为CP触发脉冲输入端；（15）脚为R复位端；（16）脚为Vdd电源端。
